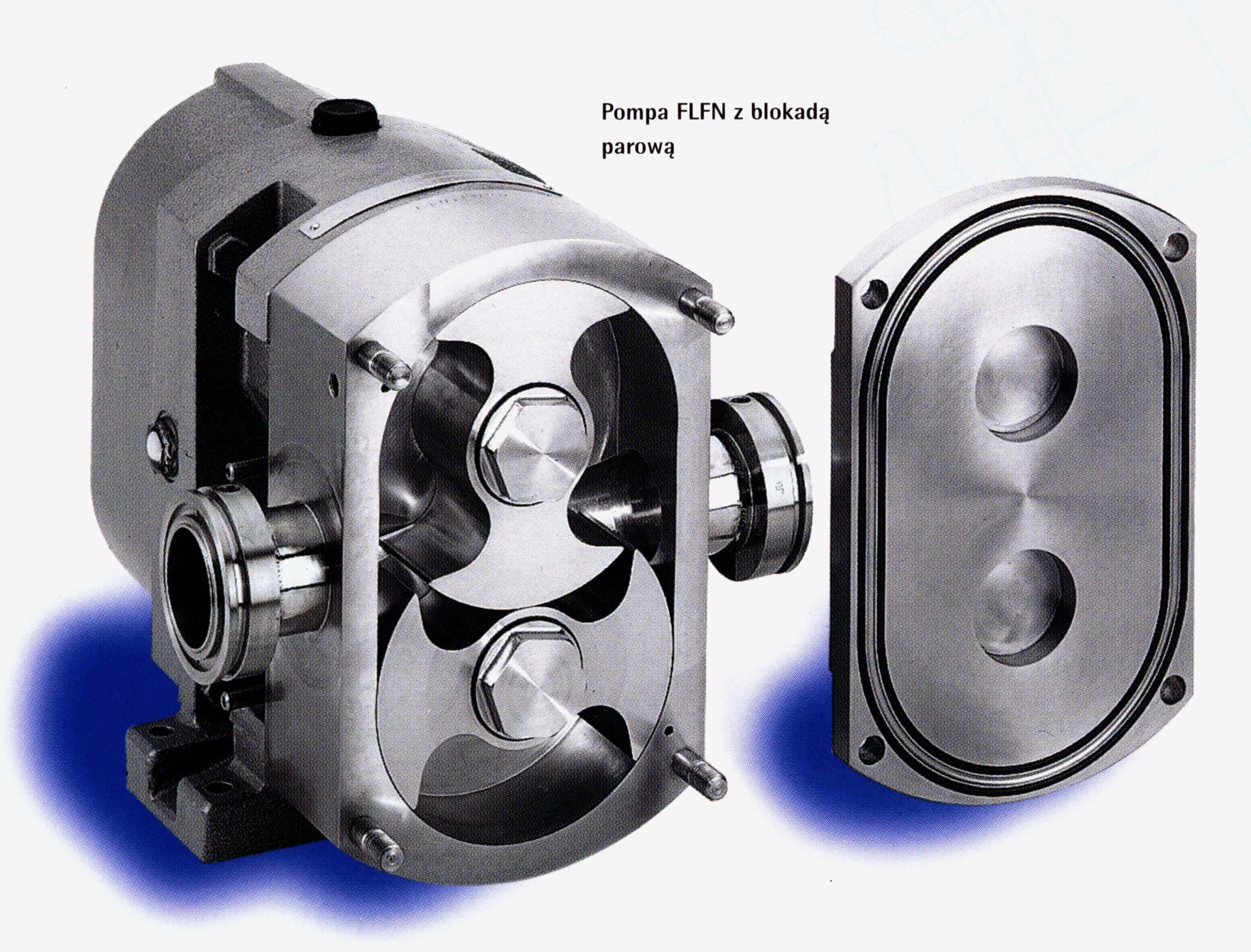

Fristam FL krzywkowa

Pompy higieniczne FL firmy Fristam



dostosowane są do pracy przy ciśnieniu tłoczenia do 12 barów.
Pompy mogą tłoczyć homogenne produkty o lepkości do 100.000 mPas.
W pompach Fristam serii FL zastosowano wyporniki o specjalnym kształcie. Dzięki temu tłoczony produkt nie jest zgniatany lecz delikatnie przepychany.





Typoszereg FL

 8 wielkości
ciśnienie tłoczeniado 12 bar
wydajnośćdo 60 m3/h



Pompy wyporowe ze stali szlachetnej FK, FL i FKL są stosowane w branży przetwórstwa żywności i produkcji napojów oraz w przemyśle farmaceutycznym i chemicznym.


Najczęściej stosowane do tłoczenia:

  • produktów mleczarskich: śmietany, jogurtu, twarogu, budyniu, masła, serwatki, sera topionego
  • produktów spożywczych: olejów, sosów, zup, ciast, konfitur, ketchupu, miodu, kawioru
  • słodyczy: syropu, melasy, toffi
  • w browarach: drożdży, ekstraktu słodu
  • napojów: likieru, szampana, syropu, koncentratów
  • chemii: emulsji fotograficznych, klejów, roztworów żywic, żelatyny, zawiesin tworzyw sztucznych
  • kosmetyków: mleczka, maści, szamponów, kremów, past do zębów
  • artykułów celulozowych: klejów, żywic, kaolinu, roztworów skrobi.



Pompy można zastosować w następujących procesach:

  • jako pompy wybierające z kotłów warzelnych, wirówek i mieszarek
  • jako pompy do koncentratów odsysające ze zbiorników próżniowych
  • jako pompy podnoszące ciśnienie przed podgrzewaczami, chłodnicami
  • jako pompy podające do mieszarek
  • jako pompy dozujące



Diagram doboru pomp FL - KLIKNIJ


Fristam FL krzywkowa (kopiuj 1)

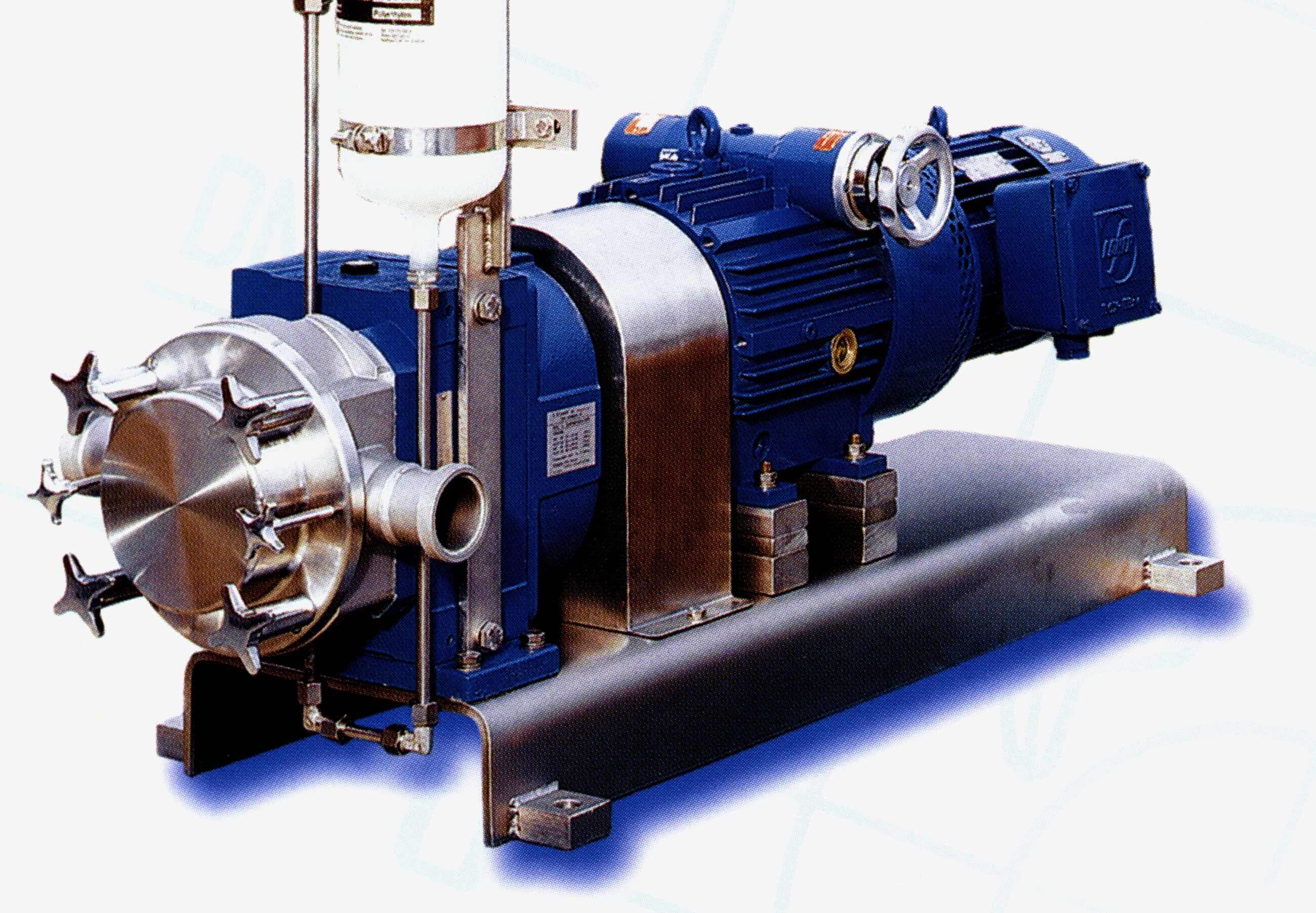

Pompy FK z wirującym tłokiem firmy Fristam



nadają się szczególnie do:

  • niehomogennych produktów z wielocząsteczkowymi domieszkami
  • dużych wysokości zasysania
  • ciśnień do 20 barów
  • wysokich lepkości do 1.000.000 mPas





Charakterystyka pompowania

Zasada uszczelnienia powierzchniowego między wypornikami, korpusem z nieruchomą piastą i pokrywą pozwalają na tłoczenie produktów pod ciśnieniem do 20 barów przy zachowaniu zdolności zasysania.
Specjalny kształt pracujących przeciwsobnie wyporników gwarantuje, że produkt nie jest zgniatany, ale bez uszkodzeń wypierany i delikatnie tłoczony.
Nawet w przypadku dużych ciśnień tłoczenia zwrotny przepływ produktu od strony ciśnieniowej do ssącej jest minimalny.
Pompy Fristam z wirującym tłokiem, dzięki zastosowaniu odpowiednich materiałów i wyeliminowaniu w konstrukcji stref martwych mogą być myte w systemach CIP i SIP.


Typoszereg FK

 7 wielkości
ciśnienie tłoczeniado 20 bar
wydajnośćdo 30 m3/h


Diagram doboru pompy FK - KLIKNIJ

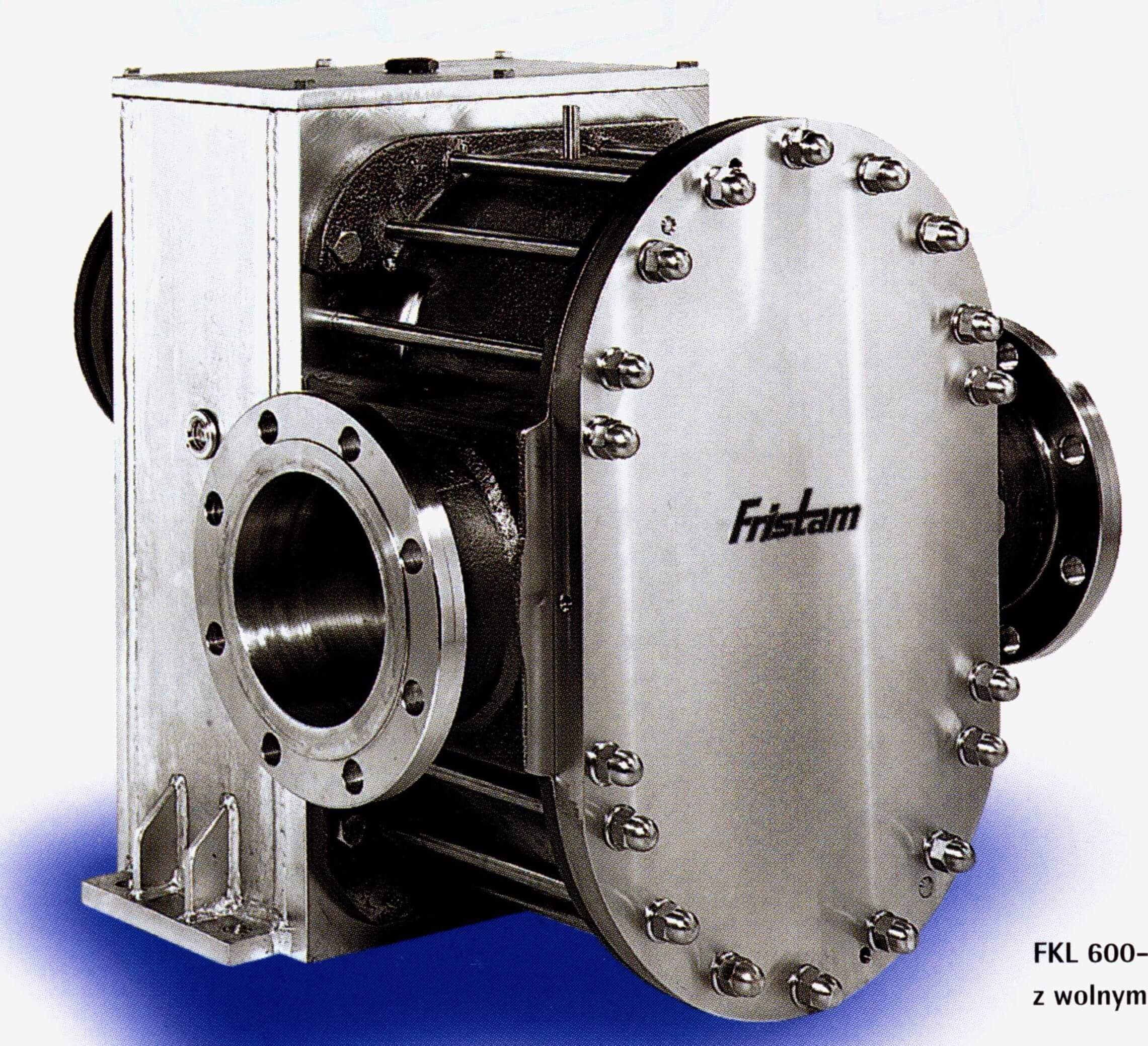

Fristam FKL z wirującym tłokiem

Pompy z wirującym tłokiem FKL firmy Fristam



stosuje się w przemyśle farmaceutycznym i chemicznym oraz spożywczym, kiedy wymagana jest wysoka zdolność zasysania i/lub wysokie ciśnienie tłoczenia.













Charakterystyka pracy

Nawet przy bardzo wysokich ciśnieniach wyporniki FKL, dzięki swej symetrycznej budowie nie ulegają deformacji. Ponadto, dzięki wzmocnionej konstrukcji nie występuje odkształcanie się wałów. Pompy z wirującym tłokiem FKL nadają się znakomicie do zastosowań, w których potrzebne jest ciśnienie do 30 barów przy minimalnym zużyciu wyporników. Pompy FKL są samozasysające.
W pompach serii FKL zastosowano wyporniki nowego wzoru, dzięki czemu zminimalizowano zgniatanie lub uszkadzanie produktu w czasie tłoczenia.
Dzięki zastosowaniu odpowiednich materiałów i konstrukcji pozbawionej martwych stref pompy Fristam dostosowane są do mycia w procesie CIP i SIP.


Dane techniczne

 4 wielkości
ciśnienie tłoczeniado 30 bar
wydajnośćdo 145 m3/h


Diagram doboru pompy FKL - KLIKNIJ


Fristam FP odśrodkowa

Pompy higieniczne  FP firmy Fristam

są stosowane w warunkach niekorzystnego napływu, ze względu na niskie wartości NPSH
Pompy mogą tłoczyć media o lepkości do 1200 mPas. Tłoczone ciecze mogą przy tym być wymieszane z powietrzem lub innym gazem, mogą być homogenne lub zawierać domieszki.
Dwustronne uszczelnienia wału umożliwiają pracę w warunkach podciśnienia i zapobiegają skażeniu produktu albo skażeniu otoczenia przez wyciek produktu na zewnątrz.





Charakterystyka pompowania.

Otwarte wirniki ciasno wpasowane w korpus w połączeniu z optymalnym hydraulicznie kształtem kanału tłocznego pozwalają zminimalizować zawirowania wtórne i gwarantują delikatne tłoczenie produktu - także przy dużych przepływach.


Dane techniczne

 17 wielkości
ciśnienie systemowe12 ? 25 barów
ciśnienie tłoczeniado 11 barów
wydajnośćdo 500 m3/h


Dobór pompy FP - KLIKNIJ

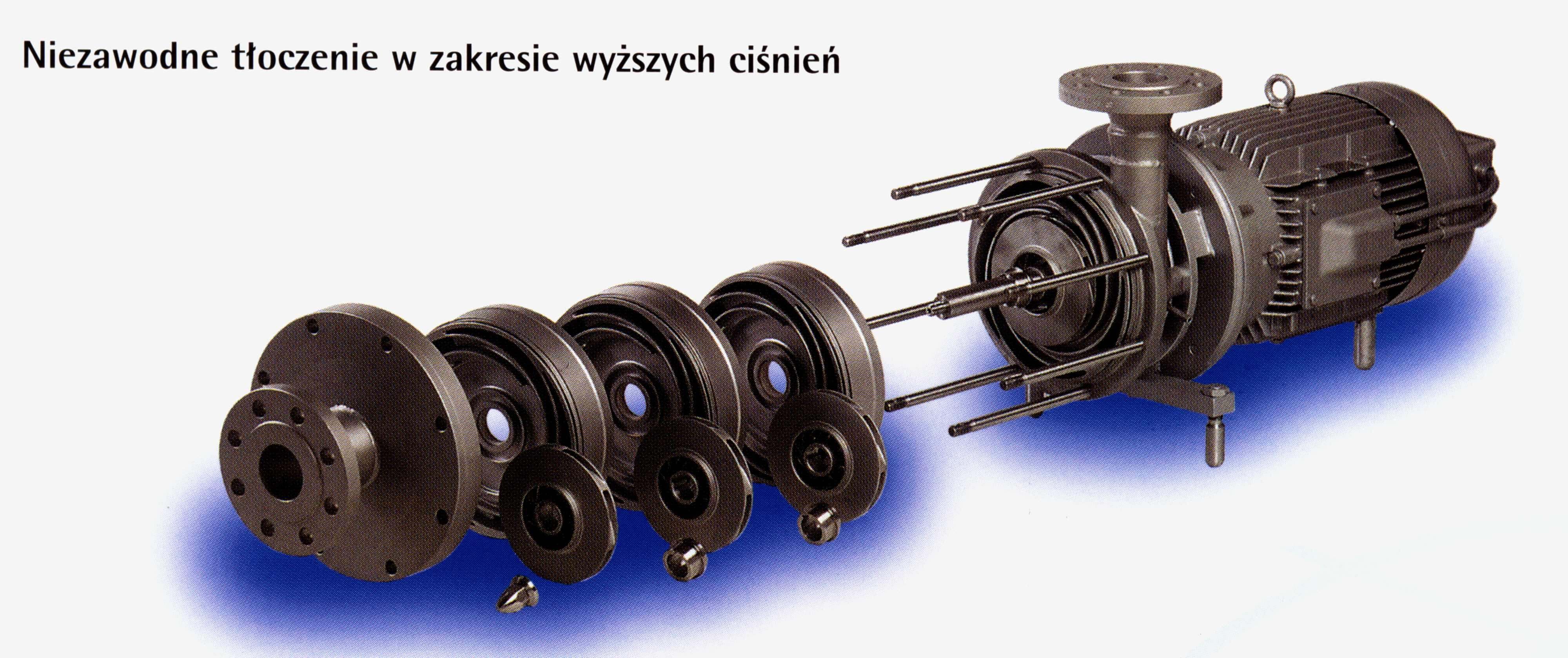

Fristam FM wielostopniowa

Pompy FM firmy Fristam



przeznaczone są do stosowania w szczególnie trudnych warunkach i w specjalnych procesach, jak: zasilanie filtrów, podgrzewaczy i napełniarek, praca w obiegu, podnoszenie ciśnienia w układach ultrafiltracji i odwróconej osmozy.


Pompy Fristam FM mogą podawać media pod ciśnieniem do 16 barów przy ciśnieniu systemowym 60 barów (FM 3) i zostały skonstruowane do użytku w warunkach dużych obciążeń ciśnieniowych. Ciśnienie podwyższane jest w kilku połączonych szeregowo stopniach.


Dane techniczne pomp



 FM 2FM 3FM 4
ilość stopni2 do 5 stopni1 do 4 stopni2 do 4 stopni
wirnikdo 160 mmdo 175 mmdo 250 mm
ciśnienie systemowedo 20 barówdo 60 barówdo 30 barów
ciśnienie tłoczeniado 13 barówdo 16 barówdo 16 barów
wydajnośćdo 35 m3/hdo 80 m3/hdo 80 m3/h


Diagram doboru pompy FM - KLIKNIJ

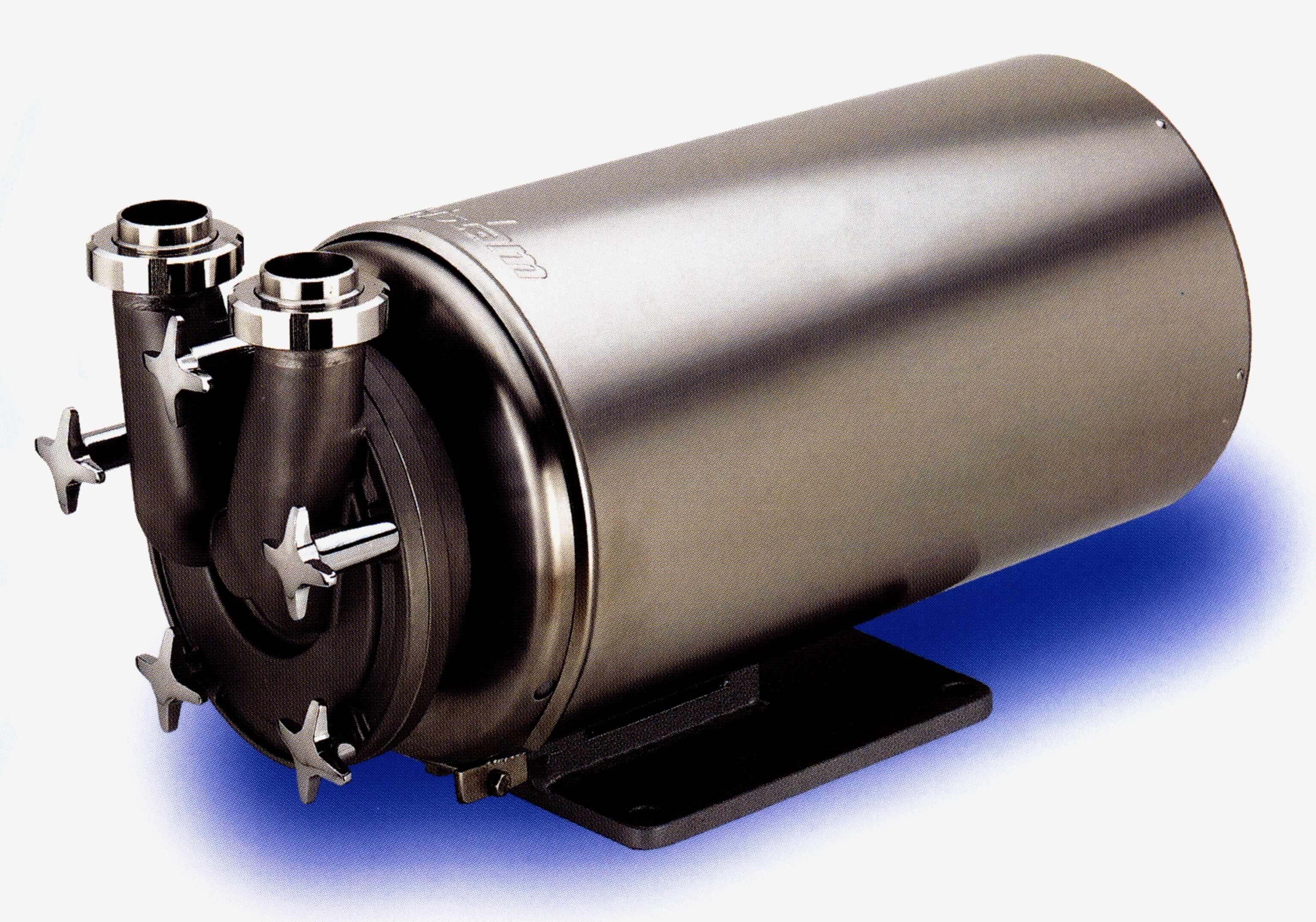

Fristam FZ samozasysająca

Pompy FZ firmy Fristam



są stosowane przy odpowietrzaniu oraz tłoczeniu mediów zawierających gaz (dzięki wysokiej zdolności zasysania).
Dzięki wysokiej zdolności ssania możliwe jest zarówno odpowietrzanie przewodów ssących jak i tłoczenie mediów zawierających gaz. Uzyskać przy tym można ciśnienia do 4,8 barów przy ciśnieniu systemowym do 15 barów.
Krótki czas ssania zapobiega zaleganiu resztek produktów w rurociągach.

Samozasysające pompy Fristam FZ wykorzystują zasadę spiralnego kanału bocznego. Wirniki z gwiaździście ułożonymi łopatkami w połączeniu z hydraulicznie zoptymalizowanymi kanałami bocznymi przenoszą energię na tłoczone medium. Bardzo wąskie szczeliny w komorze pompy umożliwiają uzyskanie wysokiej zdolności ssania.


Dane techniczne



 6 wielkości
ciśnienie systemowedo 15 barów
ciśnienie tłoczeniado 4,8 bar
wydajnośćdo 55 m3/h


Dobór pompy FZ - KLIKNIJ
