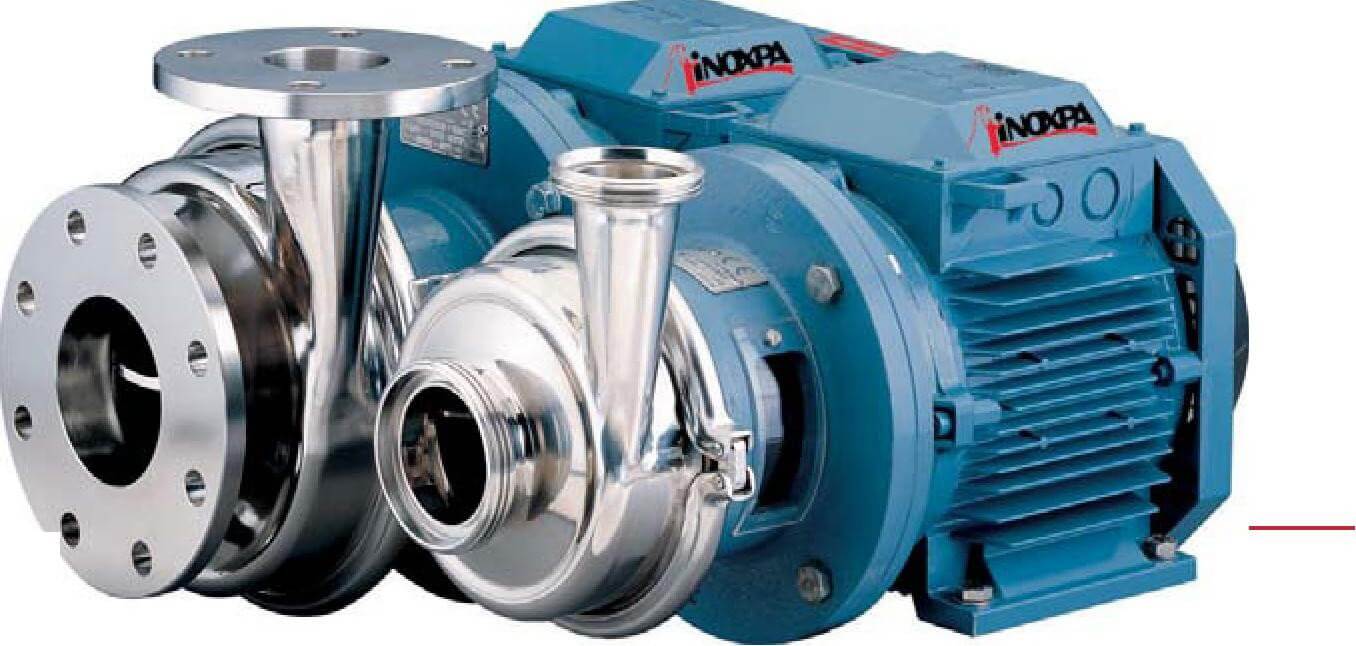

Inoxpa SH odśrodkowa

Pompa higieniczna wirowa serii Hyginox SH firmy Inoxpa

znajduje zastosowanie m. in. przy tłoczeniu płynów do czyszczenia w technologii CIP, w procesach filtracji oraz butelkowaniu. Przeznaczona jest do pełnienia funkcji pomocniczych w różnych gałęziach przemysłowych.





Zastosowanie:

  • Mleko, serwatka
  • CIP
  • Wino, napoje, woda
  • Solanka, piwo, syropy
  • Moszcze
  • Funkcje pomocnicze w przemyśle chemicznym


Pompa ta jest prosta w obsłudze. Większość jej części jest wymienna pomiędzy różnymi modelami, co pozwala na jej prostą i szybką konserwację. Dla wszystkich modeli pomp tej serii występuje tylko jedna wielkość uszczelnienia mechanicznego (według DIN 24960 L1K). Może być myta w instalacji bez demontażu (przy zastosowaniu technologii CIP).
Wykonana jest ze stali nierdzewnej AISI 316L.


Dane techniczne

Przepływdo 150 m3/h
Maksymalne ciśnienie100 m. sł. wody
Maksymalna temperatura120 °C


Zakres stosowalności pompy Hyginox SH: n=1750obr/minn=3500obr/min

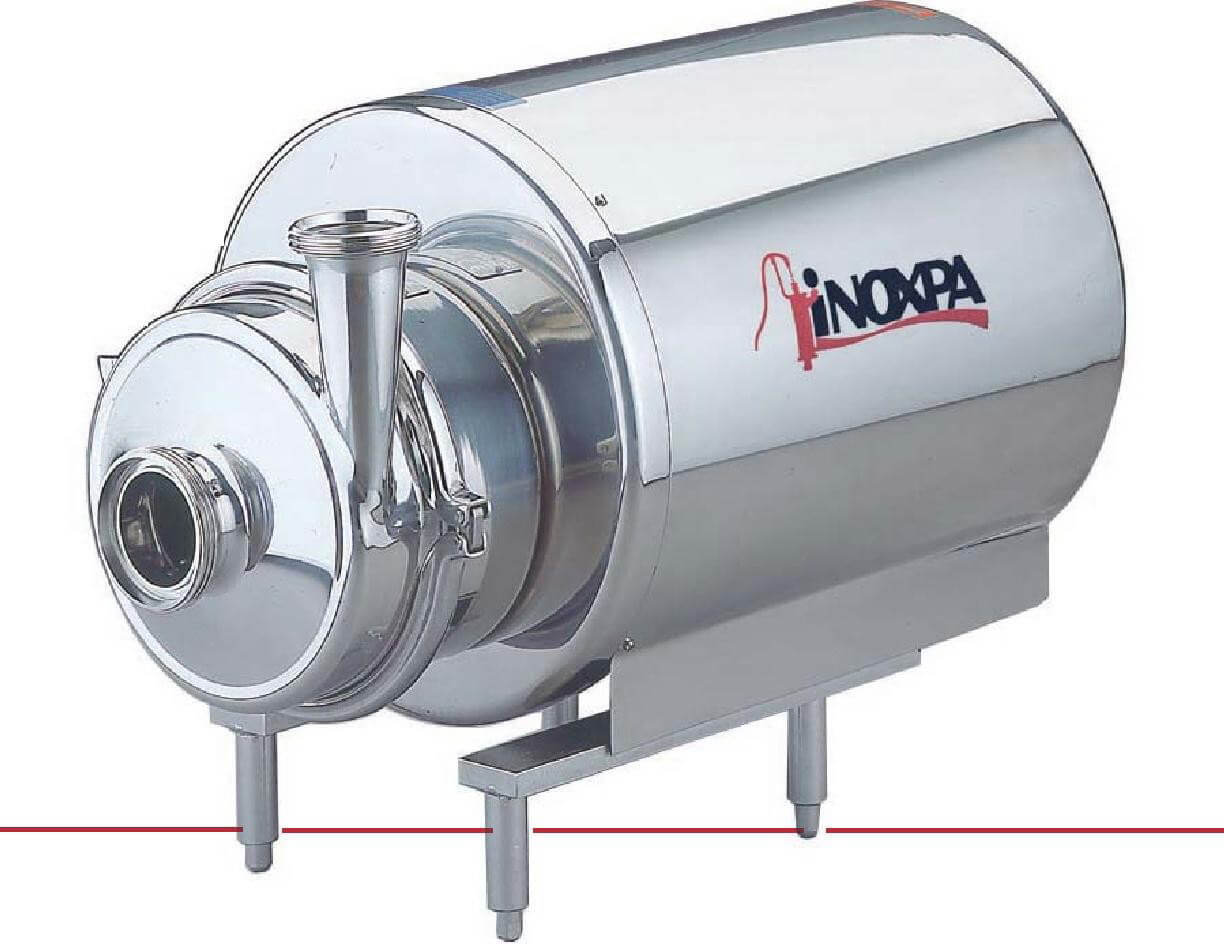

Inoxpa SE odśrodkowa

Pompa higieniczna Hyginox SE firmy Inoxpa jest pompą odśrodkową wyprodukowaną ze stali nierdzewnej, posiadającą nakładkę wzmacniającą silnika.

Jej higieniczna i ekonomiczna konstrukcja czyni ją doskonałą dla

  • przemysłu mleczarskiego,
  • napojowego,
  • spożywczego,
  • farmaceutycznego
  • chemii lekkiej.





Zasada działania

Zamontowany w obudowie wirnik obraca się razem z wałem pompy. Przy takim ustawieniu, łopatki wirnika przekazują energię do cieczy w postaci energii kinetycznej i ciśnienia.

Kierunku pracy pompy nie można obrócić poprzez prostą zmianę kierunku obrotu wału. Kierunek obrotu jest zgodny z ruchem wskazówek zegara patrząc od strony tyłu silnika

Obudowa produkowana z płyt formowanych na zimno.


Materiały

  • Uszczelnienie mechaniczne zgodne z DIN 24960 L1K
  • Płyta wzmacniająca silnika z AISI 304,
  • Regulowane nóżki ze stali nierdzewnej.
  • Pompa posiada certyfikat zgodności ze standardami higieny 3A.
  • Silniki IEC B34, IP 55, izolacja klasy F
  • Części stykające się z cieczą: AISI 316L
  • Inne części : AISI 304
  • Uszczelki (standard) EPDM (FDA)
  • Uszczelnienie mechaniczne (standard) C/SiC/EPDM
  • Wykończenie powierzchni wewnętrznych:Ra< 0,8 um.



Dane techniczne

Maks. przepływ100 m3/h
Maks. wysokość unoszenia cieczy75 mcl
Maks. ciśnienie zasysania4 bar
Maks. temp. robocza120 ?C
Maks. szybkość3500 min - l


Zakres stosowalności pomp Hyginox SE:

o prędkości obrotowej n=1450 i 1750 obr/min - KLIKNIJ

o prędkości obrotowej n=2500 i 2950 obr/min - KLIKNIJ

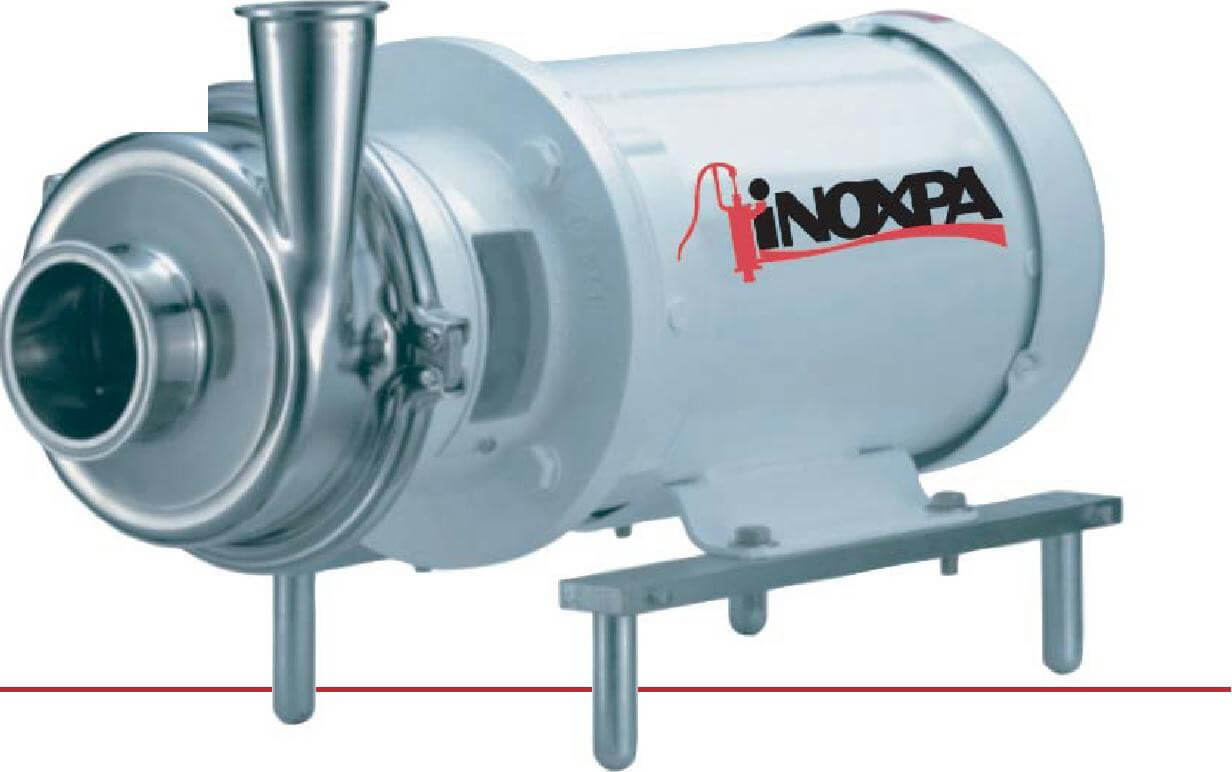

Inoxpa SN odśrodkowa

Pompa higieniczna Hyginox SN firmy Inoxpa jest pompą odśrodkową ze stali nierdzewnej do montowania na silniku zgodnie z normami USA NEMA.

Pompa została zaprojektowana dla mleczarni, produkcji napojów i przetwórstwa żywności oraz zasilania systemów CIP i usług dodatkowych w przemyśle chemicznym





Materiały

Części stykające się z cieczą: AISI 316L
Inne części: AISI 304 L
Uszczelki (standard): EPDM (FDA)
Uszczelnienie mechaniczne (standard): C/SiC/EPDM
Klosz: GG-15
Wykończenie pow. wewnętrznych: Ra < 0,8 ?m
Wykończenie pow. zewnętrznych: lustrzany połysk


Dane techniczne

Maks. przepływ150 m3/h
Maks. wysokość unoszenia cieczy100 mcl
Maks. ciśnienie zasysania4 bar
Maks. temp. robocza120 ?C
Maks. szybkość3500 min - l


Diagram stosowalności pomp Hyginox SN o prędkości n=1750obr/min

Diagram stosowalności pomp Hyginox SN o prędkości n=3600obr/min

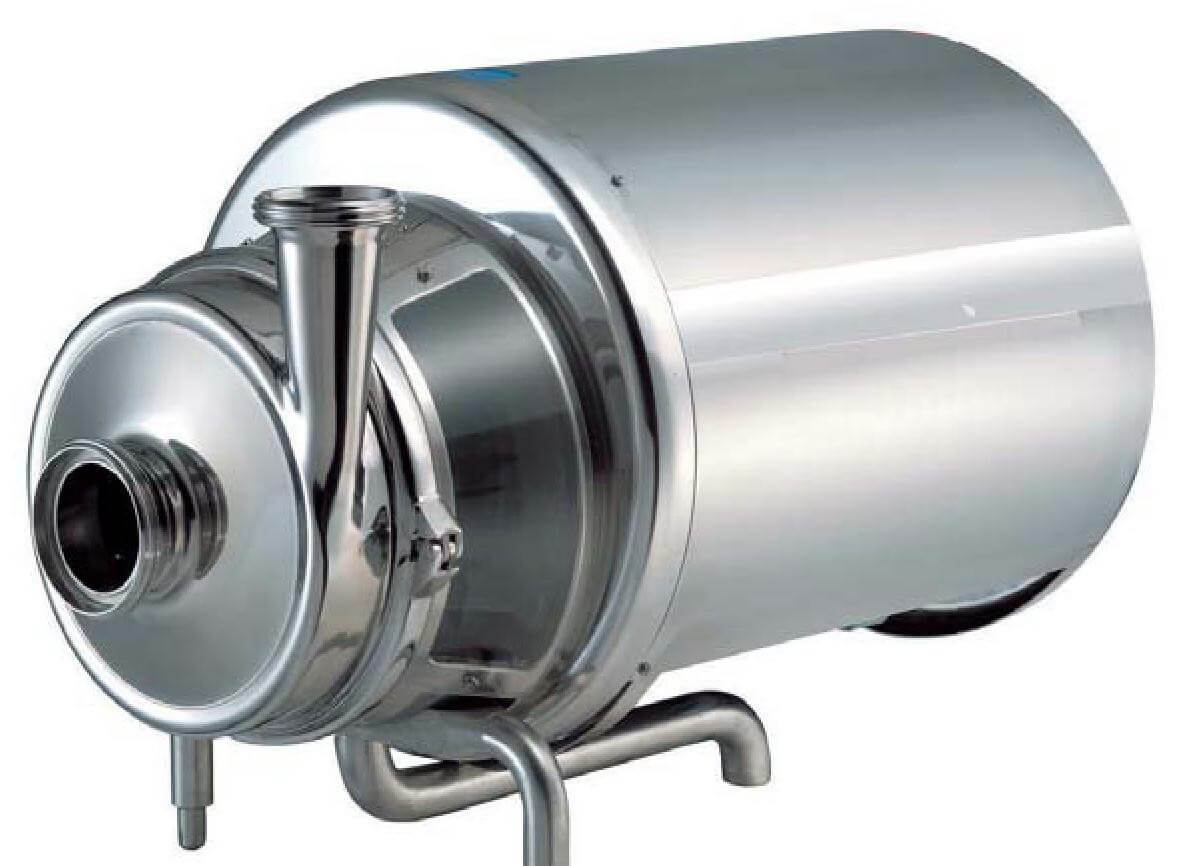

Inoxpa Prolac S/Prolac R odśrodkowa

Pompy higieniczne serii Prolacfirmy Inoxpa

występują w dwóch odmianach: PROLAC S oraz PROLAC R :
PROLAC S (Standard) - przeznaczone są do tłoczenia cieczy, których struktura nie może zostać zniszczona. Wykonane są z polerowanej stali nierdzewnej AISI 316
PROLAC R (Cooled) - przeznaczony do tłoczenia cieczy w trudnych warunkach np: zasysanie w próżni, wysokie temp., przerwy w przepływie. Wykonane są ze stali nierdzewnej AISI 316.





Dane techniczne

Max. przepływdo 425 m3/h
Max. ciśnienie ssania4 bar
Max. temperatura120°C

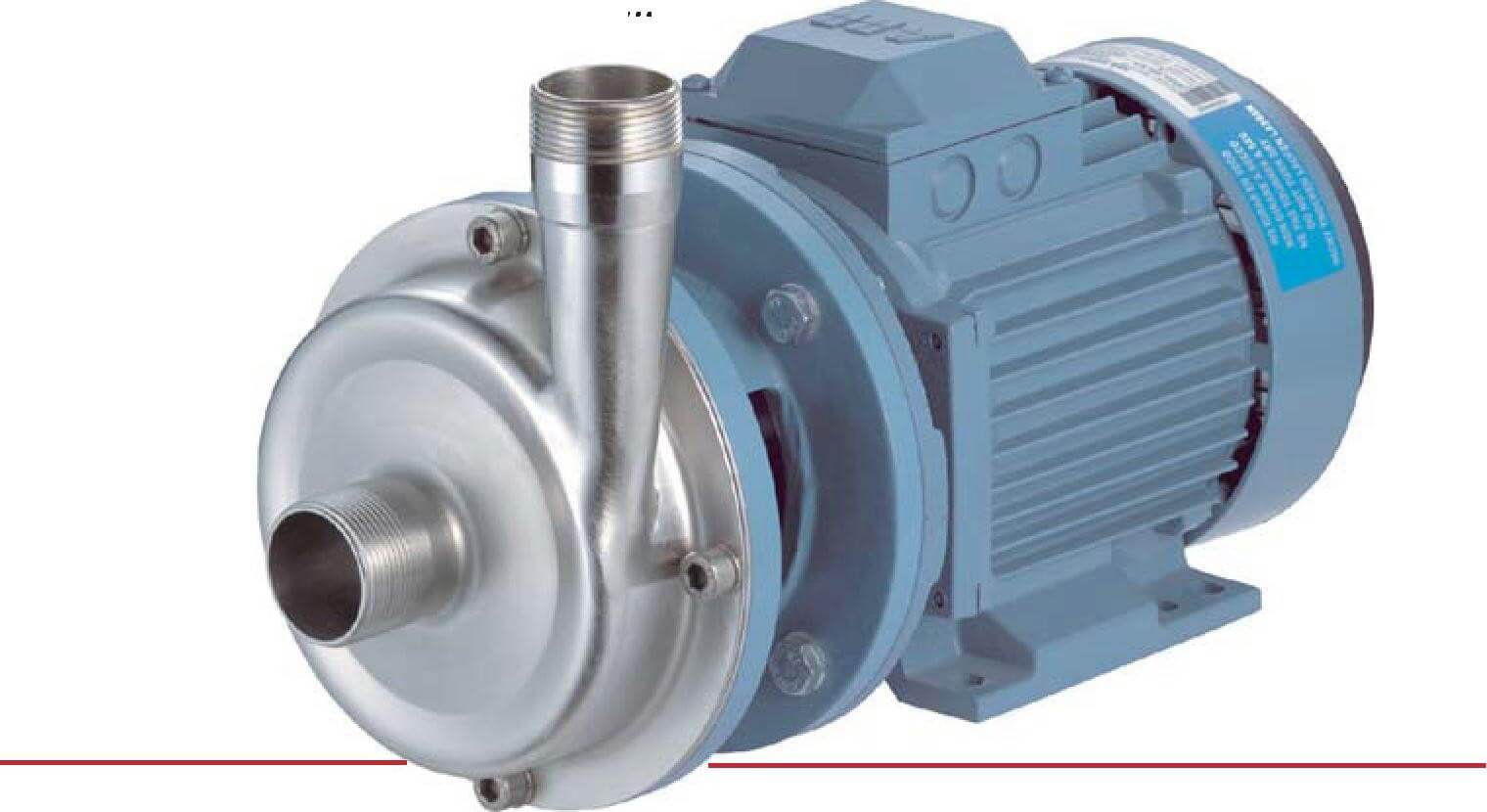

Inoxpa Estampinox odśrodkowa

Pompa higieniczna wirowa serii Estampinox EFI/EFH/EFN firmy Inoxpa

wykonana jest ze stali nierdzewnej AISI-316L (1.4404) i wyposażona w wirnik otwarty. Zaprojektowana jest w ten sposób, by spełniać funkcje pomocnicze w przemyśle spożywczym, chemicznym, farmaceutycznym, a także przy produkcji wina i wszelkiego typu napojów.
Monoblokowa konstrukcja tej pompy, tworzy zwartą całość z silnikiem i gwintowanymi przyłączami typu BSP, co pozwala na jej zastosowanie w różnorodnych instalacjach.


Zastosowania

  • filtracja,
  • butelkowanie,
  • kosmetyka,
  • wyroby cukiernicze,
  • pasty mięsne,
  • mleczarnie,
  • glukoza,
  • detergenty,
  • piwo,
  • oleje jadalne.

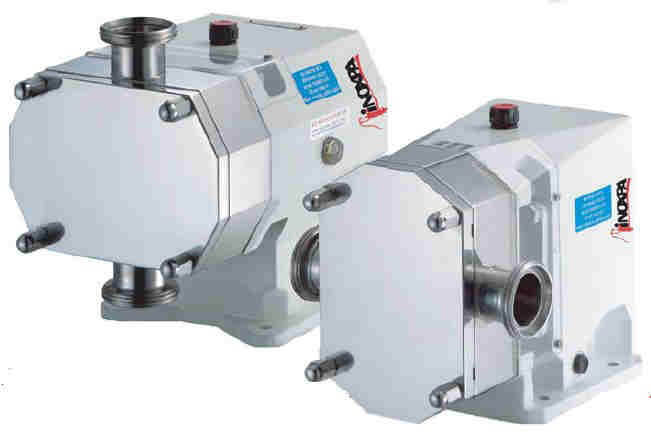

Inoxpa SLR Hyduty krzywkowa

Higieniczna pompa krzywkowa serii SLR firmy Inoxpa

przeznaczona jest dla przemysłu spożywczego, mleczarskiego, farmaceutycznego i innych pokrewnych gałęzi przemysłowych, stawiających najwyższe wymagania sanitarne. Wykonanie pompy SLR jest zgodne z normami standardu A3.
System pompowania oparty jest na synchronicznej pracy dwóch krzywek, bez ich wzajemnego kontaktu. Gwarantuje to delikatny proces pompowania produktów o podwyższonej lepkości, a także cieczy w formie zawiesiny.
Solidność wykonania zastosowanej przekładni zębatej oraz wytrzymałość na odchylenia wałów napędowych, pozwala na osiągnięcie wysokiego ciśnienia (rzędu: 22 bar).


Dane techniczne



  • Przepływ: do 28 m3/h
  • Maksymalne ciśnienie: 22 bar
  • Maksymalna temperatura: 180°C



Zalety

  • Łatwa i prosta obsługa bez konieczności demontażu pompy z instalacji
  • Kompaktowa konstrukcja
  • Brak tarcia pomiędzy dwoma pracującymi rotorami
  • Możliwość pracy na sucho, przy zastosowaniu uszczelnienia wału z możliwością spłukiwania
  • Rotory dostępne w różnych wykonaniach konstrukcyjnych
  • Przekładnia smarowana olejem
  • Niski poziom hałasu
  • Różne rodzaje uszczelnień wału
  • Wysoka sprawność
  • Możliwość zmiany kierunku przepływu
  • Płaszcz grzewczy oraz zawór bezpieczeństwa dostępne na życzenie
  • Przyłącza dostępne w różnych opcjach: DIN, SMS, RJT, IDF-ISO 2853, CLAMP-ISO 2852, Flansze



Zastosowania

  • Filtracja
  • Butelkowanie
  • Kosmetyka
  • Wyroby cukiernicze
  • Pasty mięsne
  • Mleczarnie
  • Glukoza
  • Detergenty
  • Piwo
  • Oleje jadalne
  • Soki
  • Farmacja



Materiały

  • Elementy pompy będące w kontakcie z produktem: stal nierdzewna AISI 316
  • Przekładnia: żeliwo


Diagram doboru pompy SLR Hydiuty - KLIKNIJ

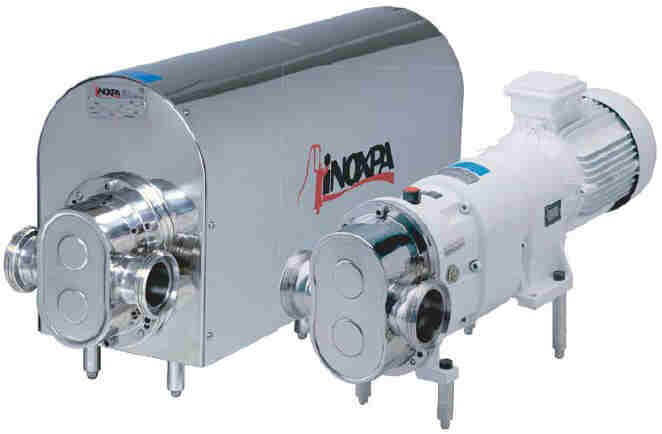

Inoxpa TLS krzywkowa

Pompa higieniczna krzywkowa TLS firmy Inoxpa jest krzywkową pompą wypornościową o higienicznej konstrukcji, oferującą wysoką wydajność i maksymalną niezawodność przy zmniejszonym rozmiarze.

Pompa ta jest doskonała do transportu wszelkiego rodzaju cieczy, zarówno o wysokiej jak i niskiej lepkości, w przemyśle spożywczym, mleczarskim i kosmetycznym, jak również do zastosowania w filtracji i butelkowaniu. Płyny zawierające delikatne cząstki, takie jak serwatka mogą być pompowane bez uszkodzeń dzięki specjalnie zaprojektowanym krzywkom.


Zasada działania

Pompy TLS składają się z dwóch wirników krzywkowych, które obracają się synchronicznie w obudowie, bez stykania się.
W miarę obrotu wirników, przestrzenie pomiędzy krzywkami i obudową napełniane są cieczą, która jest następnie przenoszona do dyszy wylotowej przy ustalonym ciśnieniu. Pompowana ciecz tworzy ciągły strumień dzięki przestrzeniom pomiędzy obudową i krzywkami, zapewniając wydajność pompowania.

Diagram doboru pompy TLS -KLIKNIJ
