AFAG

Afag to szwajcarski producent specjalizujący się w komponentach do automatyzacji montażu oraz w dostosowanych do potrzeb klienta systemach automatyzacji przemysłowej. Firma Afag oferuje wysokiej jakości komponenty i systemy do podawania oraz transportu elementów, w tym podajniki wibracyjne, podajniki taśmowe, podajniki schodkowe oraz systemy Pick & Place. Rozwiązania Afag spełniają najwyższe wymagania w zakresie wydajności, precyzji i niezawodności, wspierając nowoczesne linie produkcyjne i procesy automatyzacji montażu.

Podajniki i systemy podawania

AFAG oferuje rozwiązania do podawania komponentów, w tym podajniki wibracyjne, taśmowe i schodkowe. Systemy te wspierają szybkie, stabilne i powtarzalne dostarczanie części do kolejnych etapów procesu, a ich modułowa konstrukcja ułatwia dopasowanie do konkretnej linii produkcyjnej.

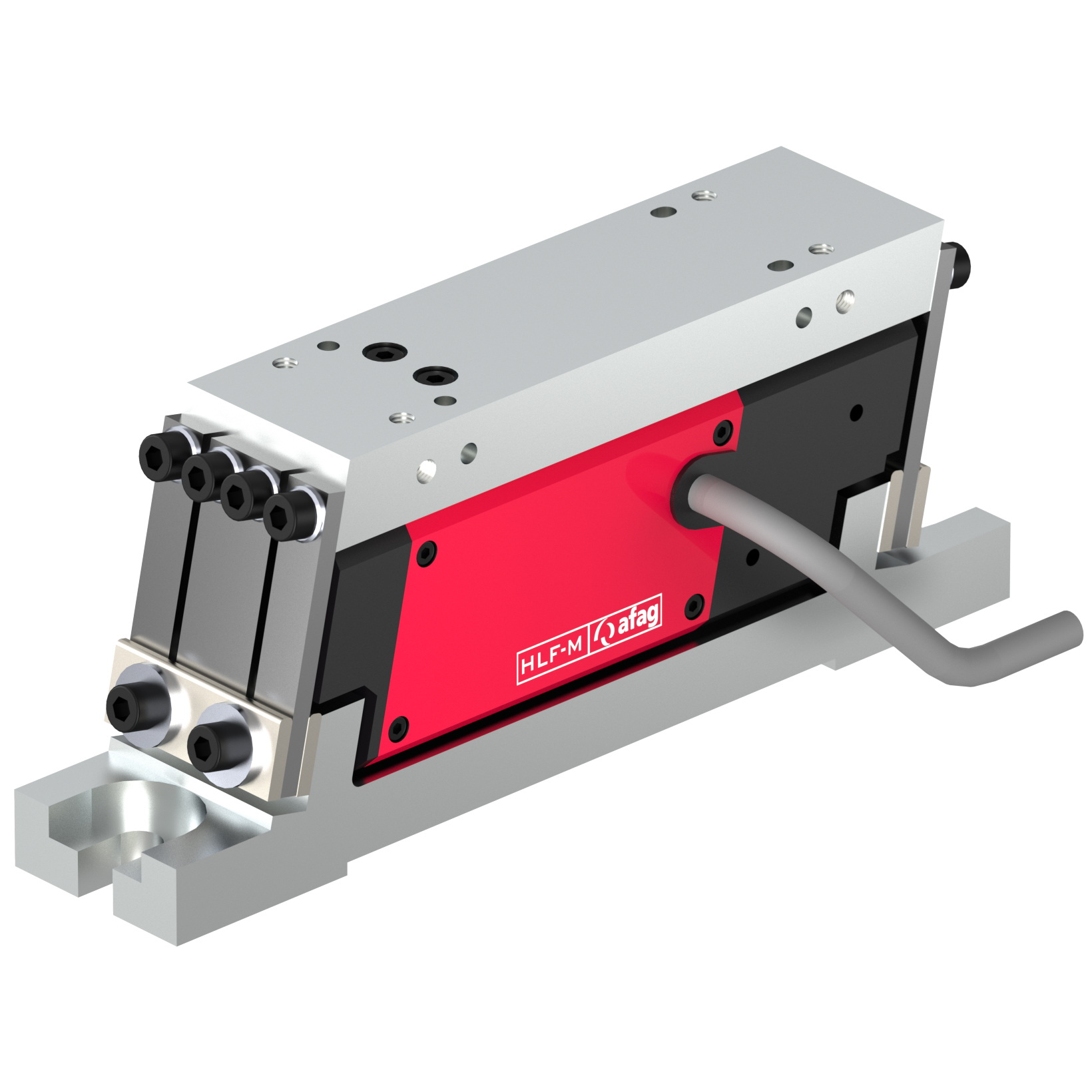

Podajniki liniowe HLF

  • Duża powierzchnia montażowa dla toru transportowego
  • Można stosować długie i ciężkie tory transportowe, do 600 mm długości
  • 115 V / 60 Hz lub 230 V / 50 Hz
  • Maksymalna prędkość 7 m/min

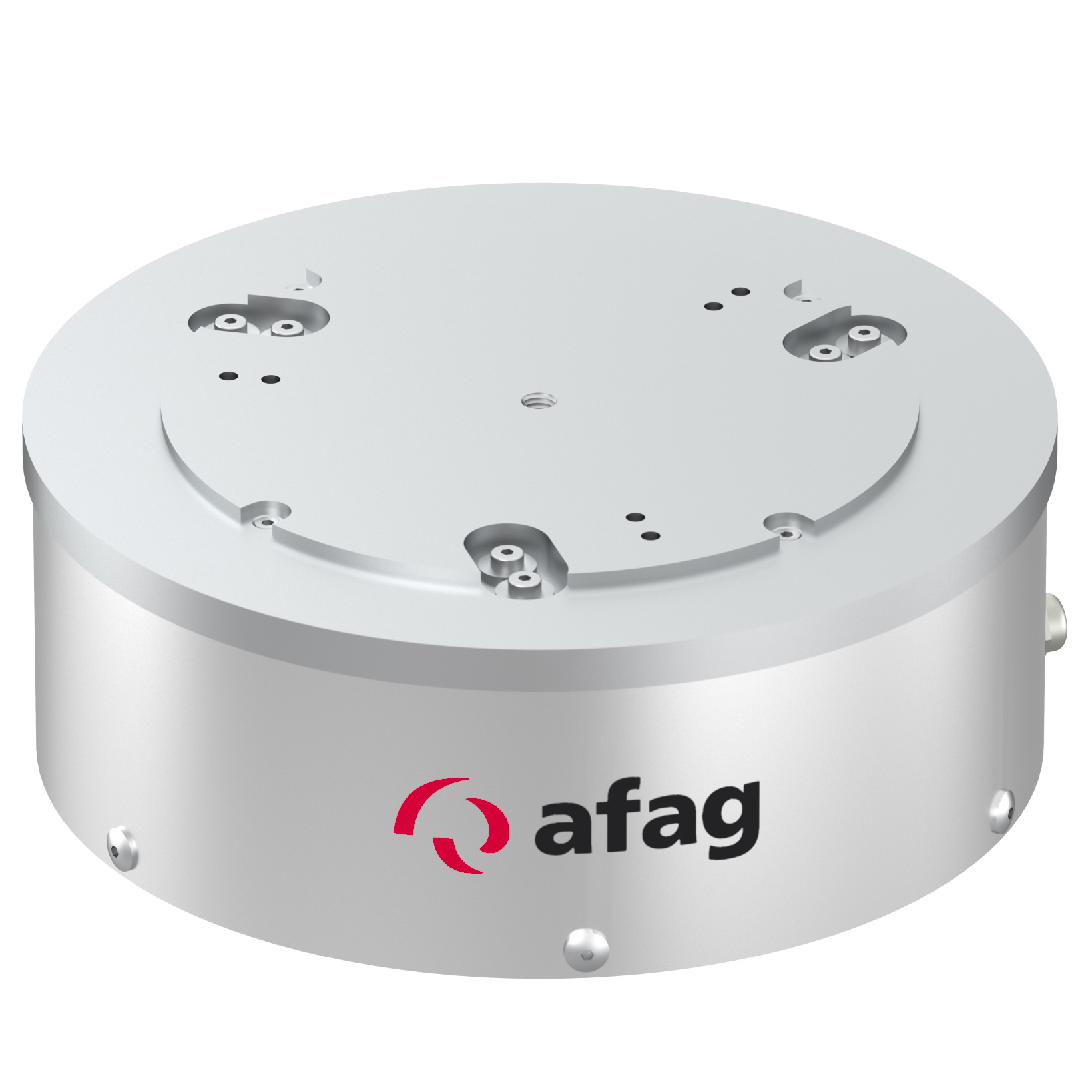

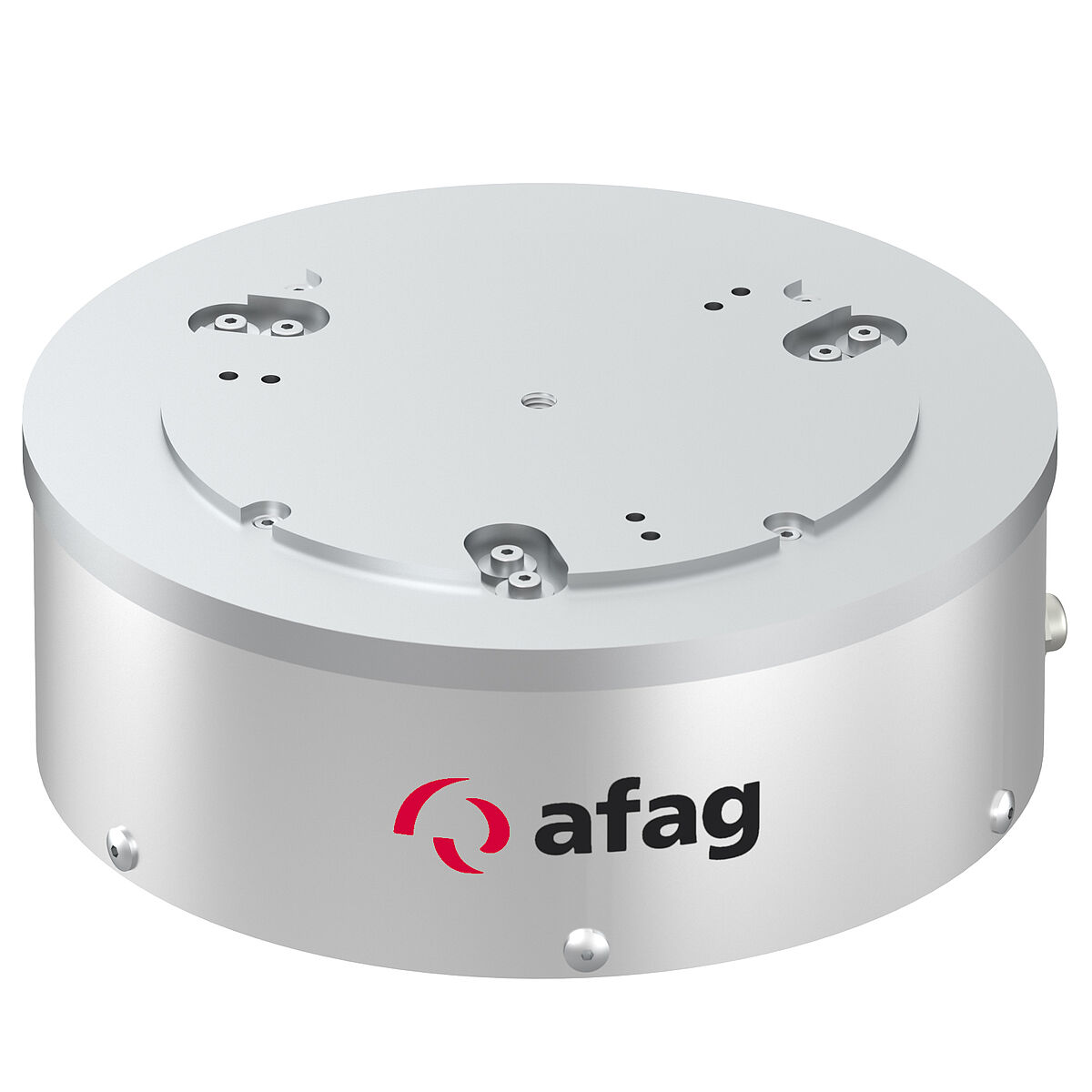

Napędy podajników misowych BF/WV

  • 115 V / 60 Hz lub 230 V / 50 Hz
  • Dopuszczalna masa miski od 0,16 kg do 30 kg
  • Kierunek obrotów zgodnie z ruchem wskazówek zegara lub przeciwnie
  • Kąt wyrzutu 12° i 18° dla napędów BF oraz 20° i 25° dla napędów WV

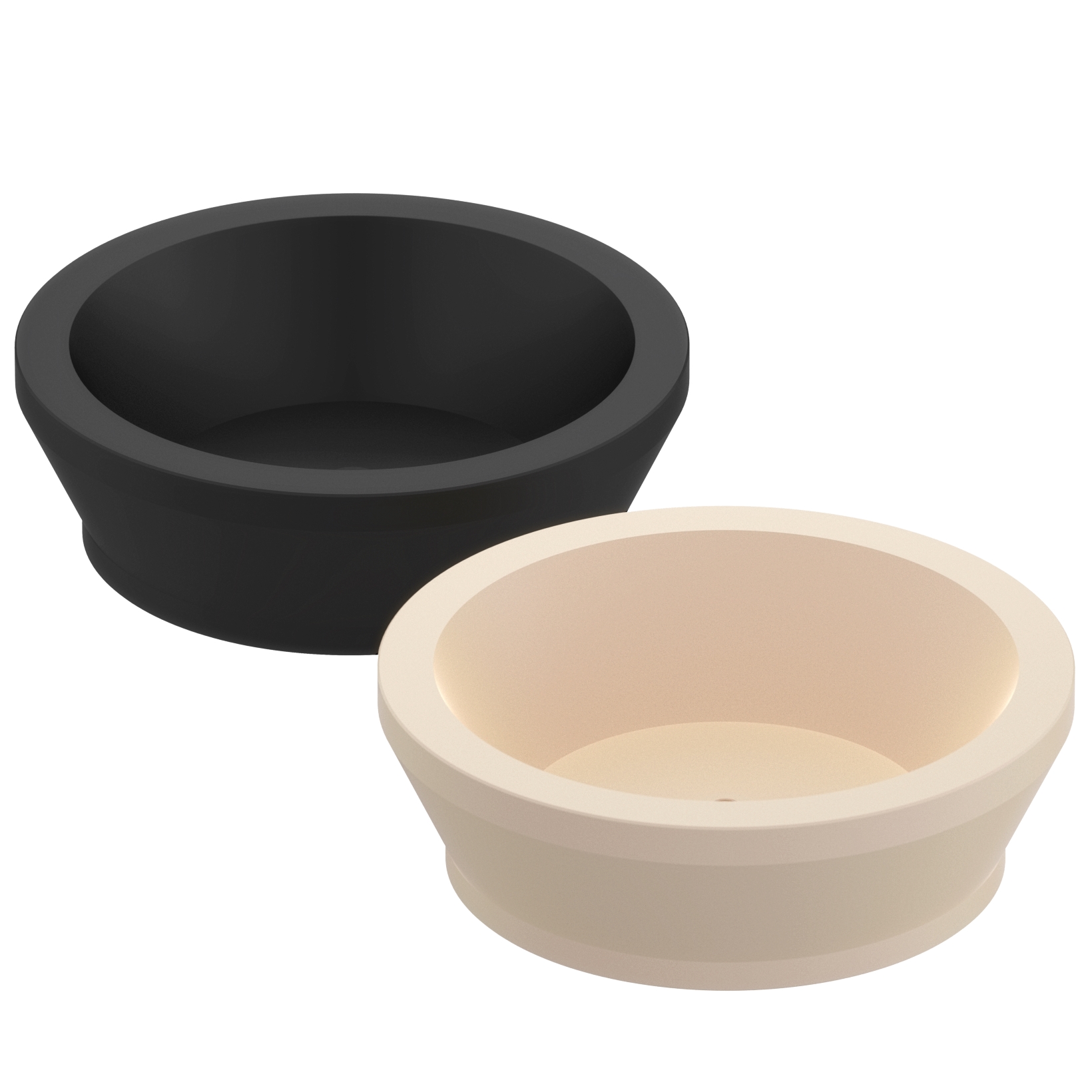

Misy podające BB/BB FDA

  • Idealne dopasowanie do rozmiarów przenoszonych elementów
  • Pełna powtarzalność
  • Dostępna wersja FDA
  • Opcjonalnie trzy standardowe wykonania ślimaka: radialne, rowkowane lub schodkowe

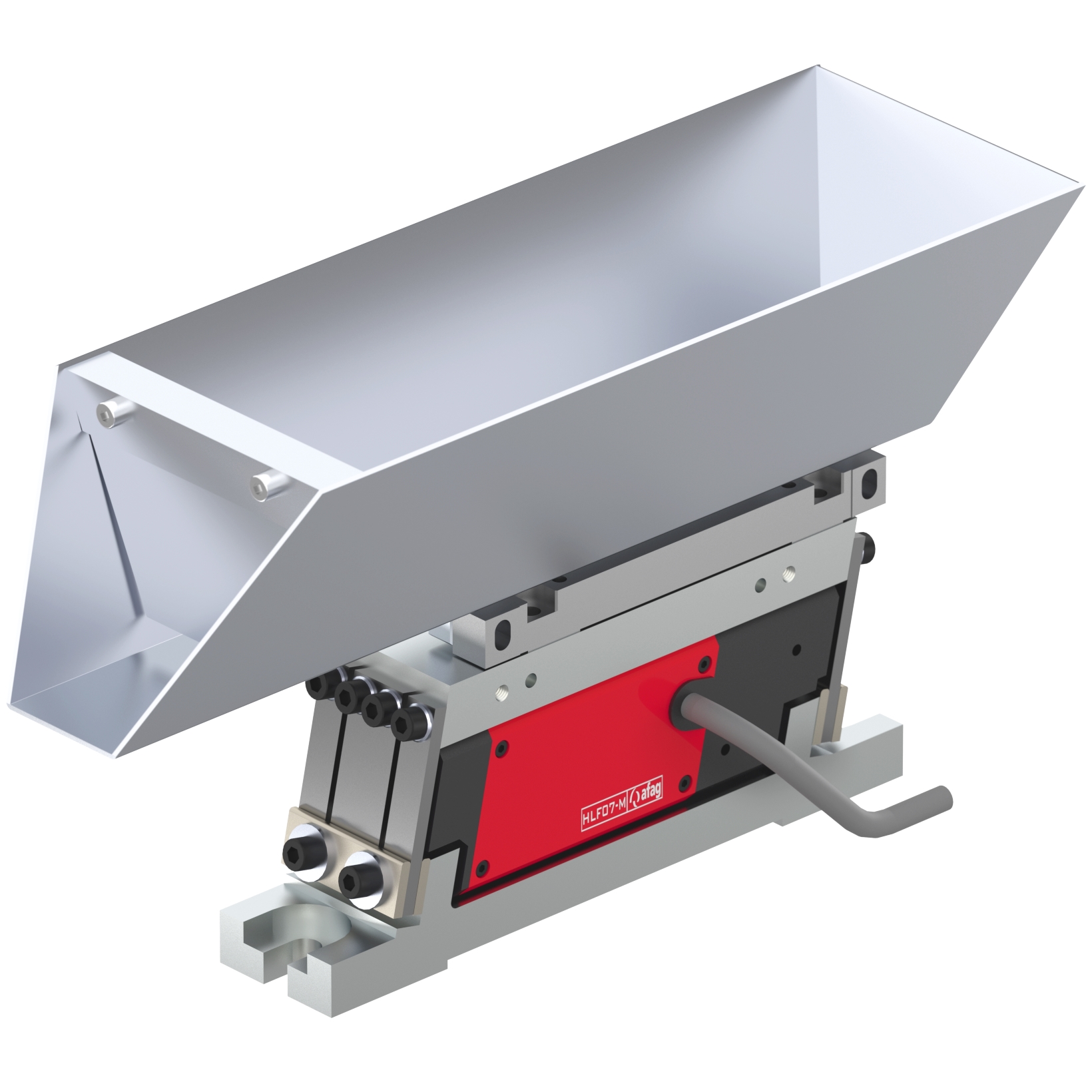

Zespoły dosypowe NVB/NVD/NBB

  • Zasobnik z napędem wibracyjnym lub pasowym
  • Ilość napełnienia od 0,5 litra do 40 litrów
  • Masa napełnienia od 1,7 kg do 40 kg
  • Wnętrze zasobnika o zmiennym nachyleniu (model NVB)

Siłowniki pneumatyczne

W portfolio znajdują się siłowniki pneumatyczne do ruchu liniowego, prowadzone stoliki przesuwne, moduły podnoszące oraz beztłoczyskowe rozwiązania o różnych długościach skoku i klasach wytrzymałości. Ich cechami są m.in. kompaktowa budowa, wysoka trwałość, precyzyjne prowadzenie oraz możliwość pracy w wymagających aplikacjach przemysłowych.

Wybrane serie i cechy

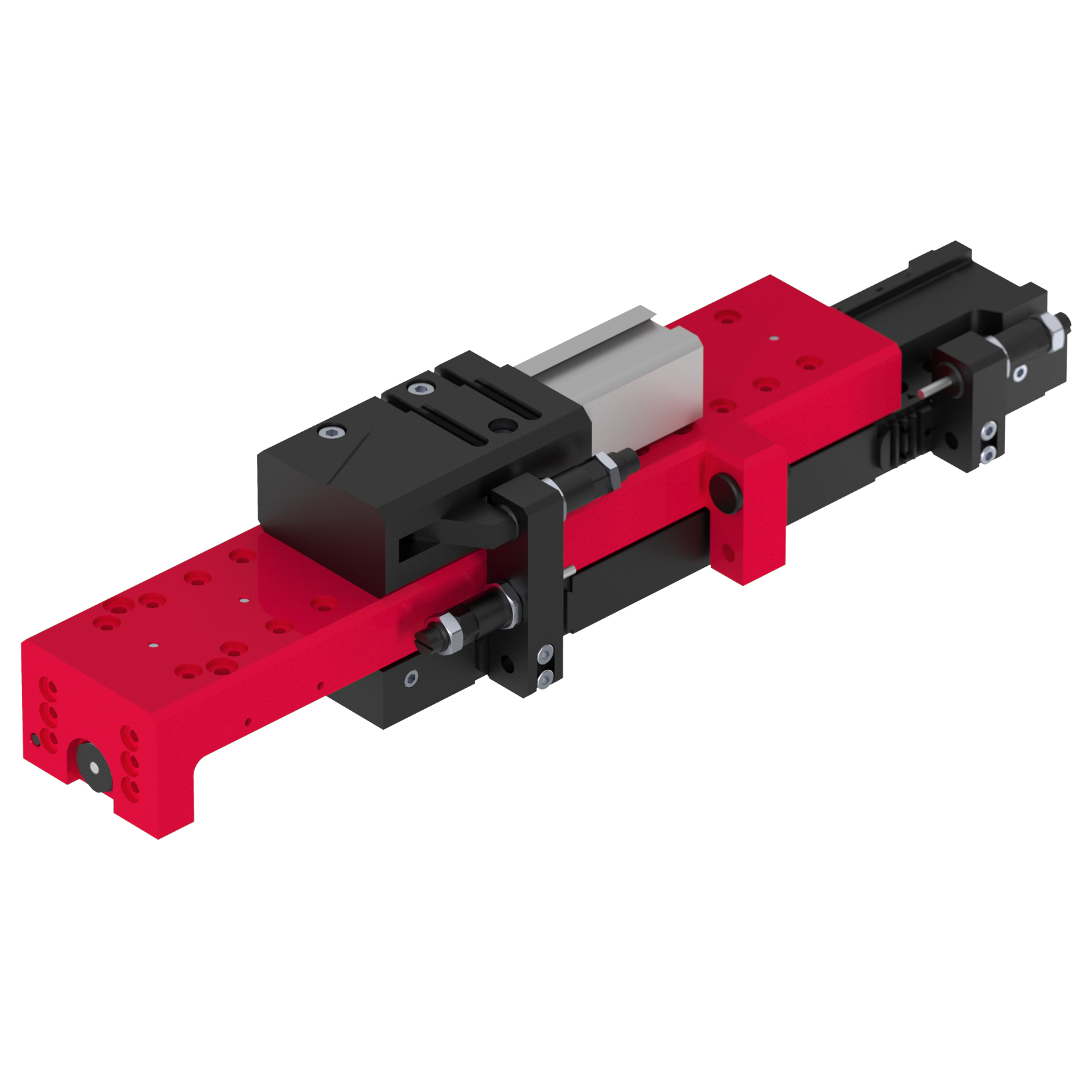

  • CS – pneumatyczne stoliki przesuwne z siłą od 12 N do 300 N, skokiem od 20 mm do 240 mm i opcjami amortyzacji

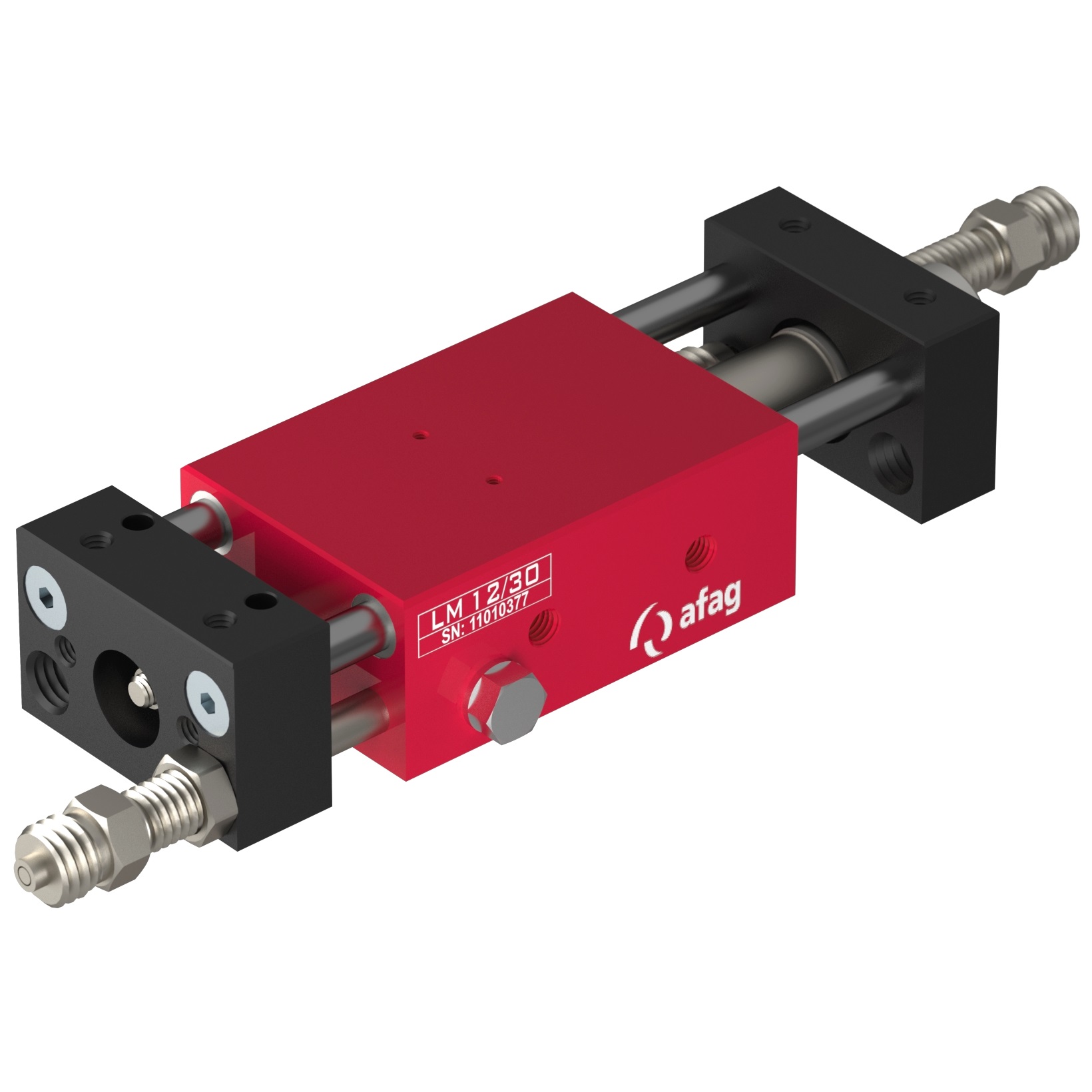

  • LM – siłowniki pneumatyczne z prowadnicami, bardzo solidna konstrukcja, siły od 51 N do 295 N i skok do 400 mm

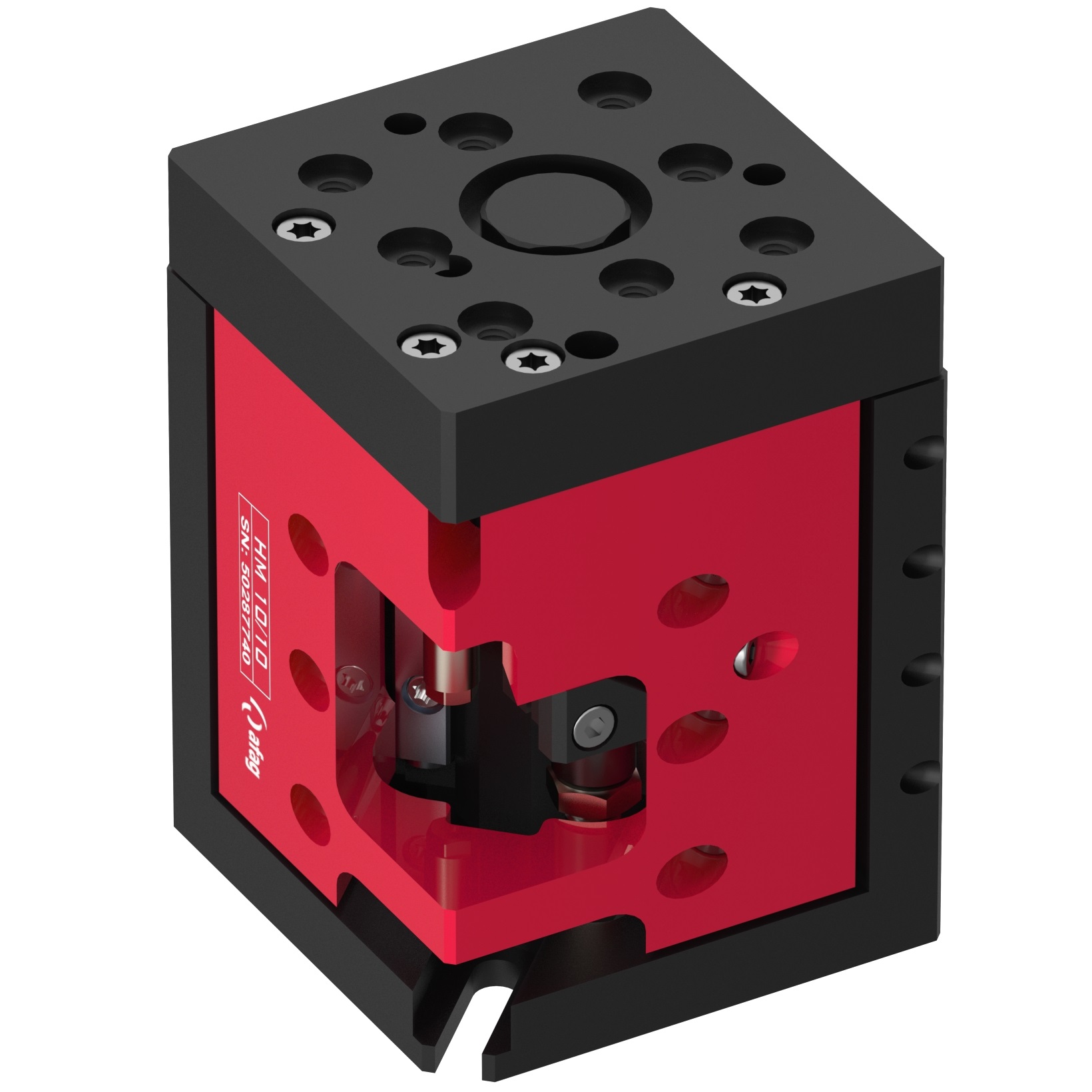

  • HM – pneumatyczne siłowniki unoszące, odporne na skręcanie, kompaktowe, do montażu pionowego lub poziomego

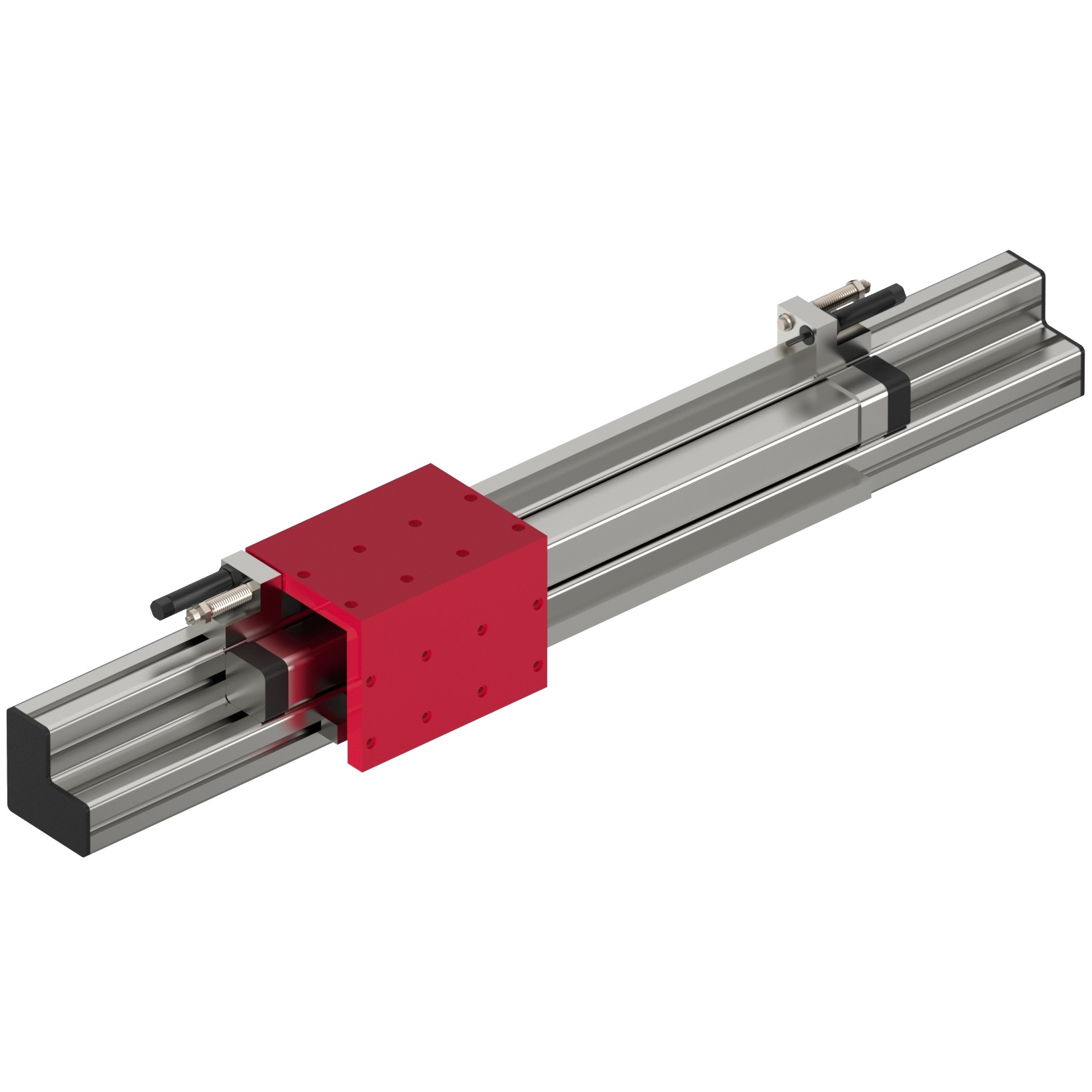

  • PMP – beztłoczyskowe siłowniki pneumatyczne z samonośnym profilem, dużą sztywnością i skokiem do 3000 mm

Elektryczne moduły liniowe

AFAG oferuje elektryczne moduły liniowe i osie, które umożliwiają bardzo precyzyjny ruch w aplikacjach wymagających wysokiej dynamiki, dokładności i elastyczności konfiguracji. Wyróżniają się kompaktową konstrukcją, możliwością programowania i dużą powtarzalnością pozycjonowania.

Wybrane serie i cechy

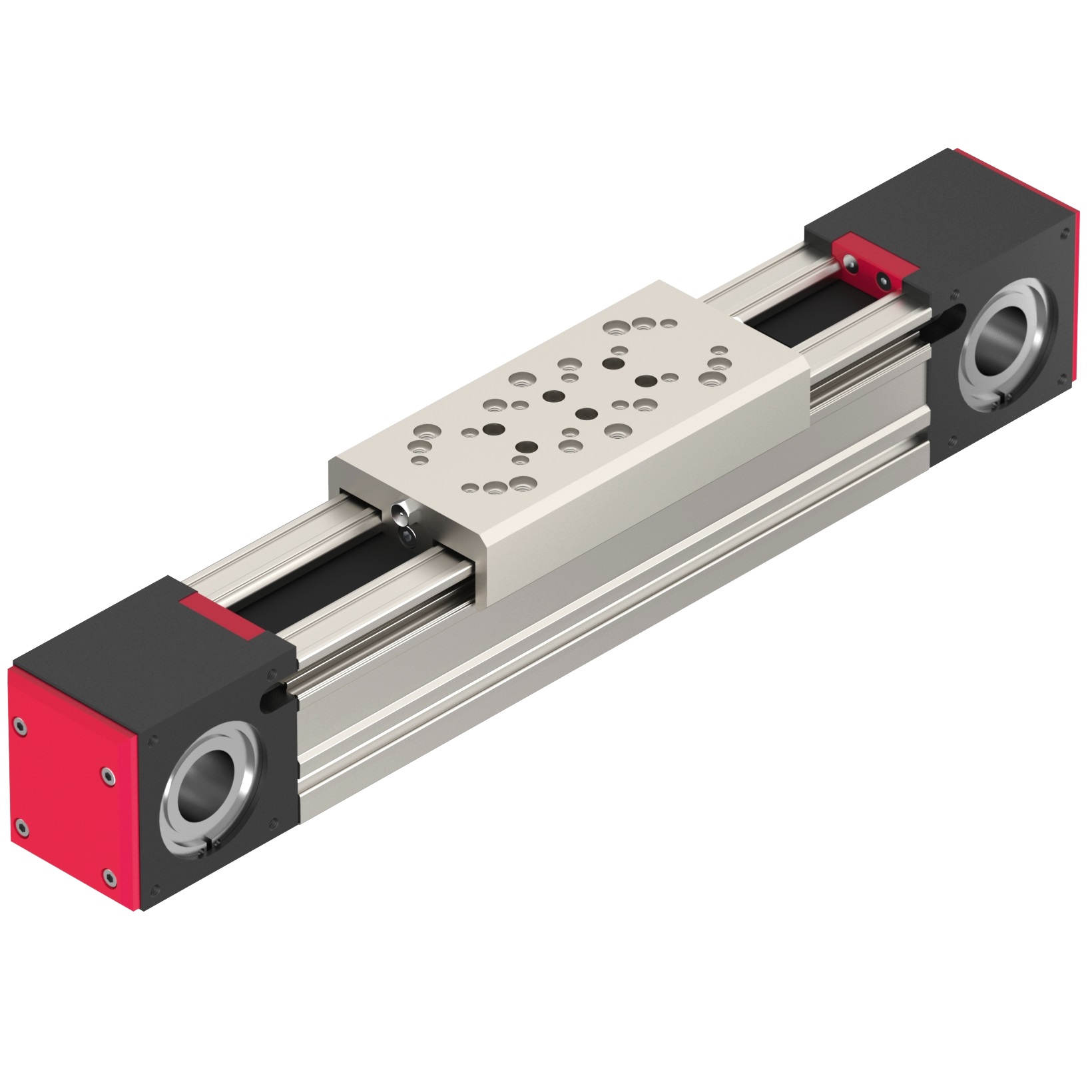

  • PEZ/PDZ – moduły z paskiem zębatym, powtarzalność +/-0,05 mm, nośność do 300 kg i do 7 rozmiarów

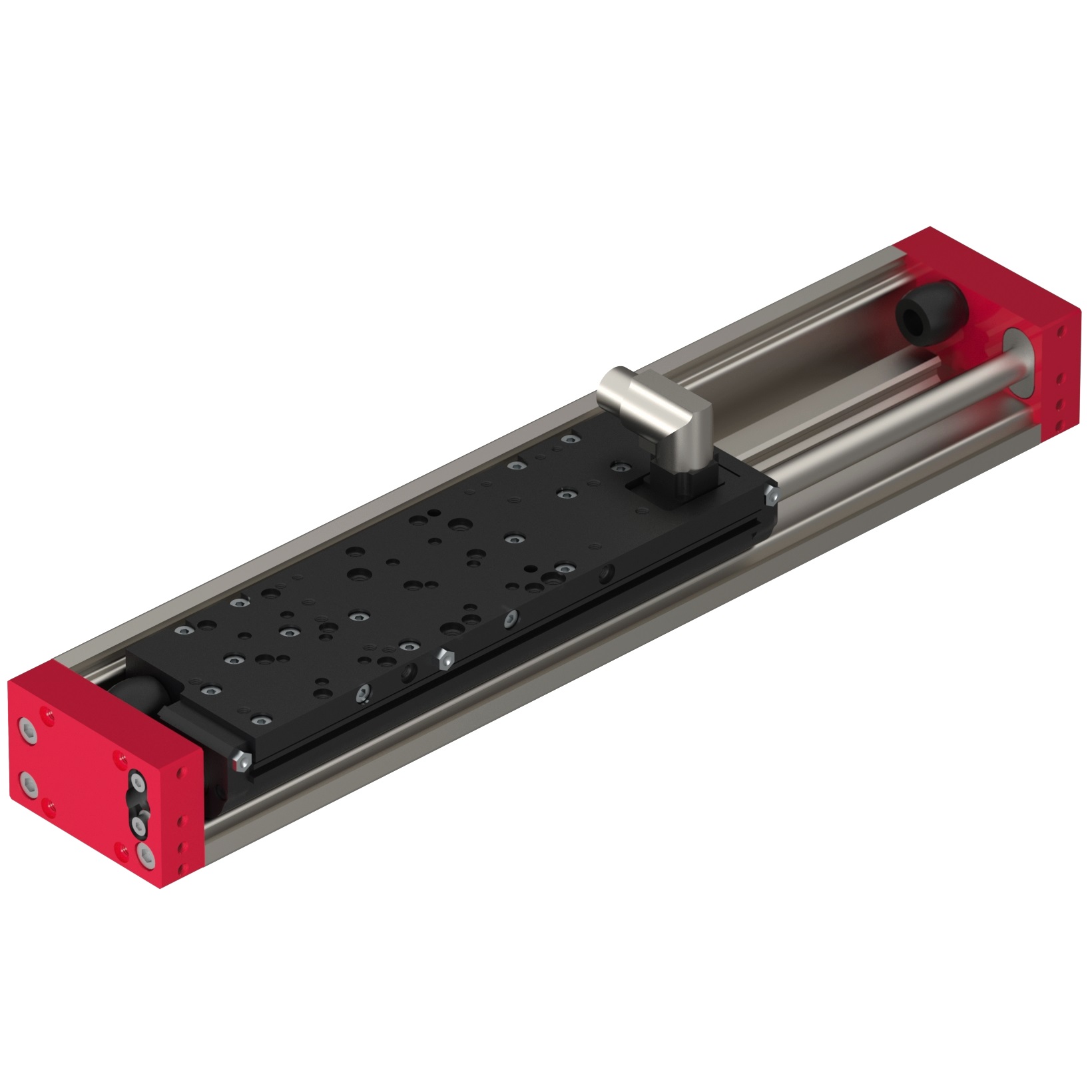

  • PEL/PDL – osie z silnikiem liniowym, dokładność do +/-0,02 mm, wysoka dynamika do 120 m/s² i brak zewnętrznego silnika

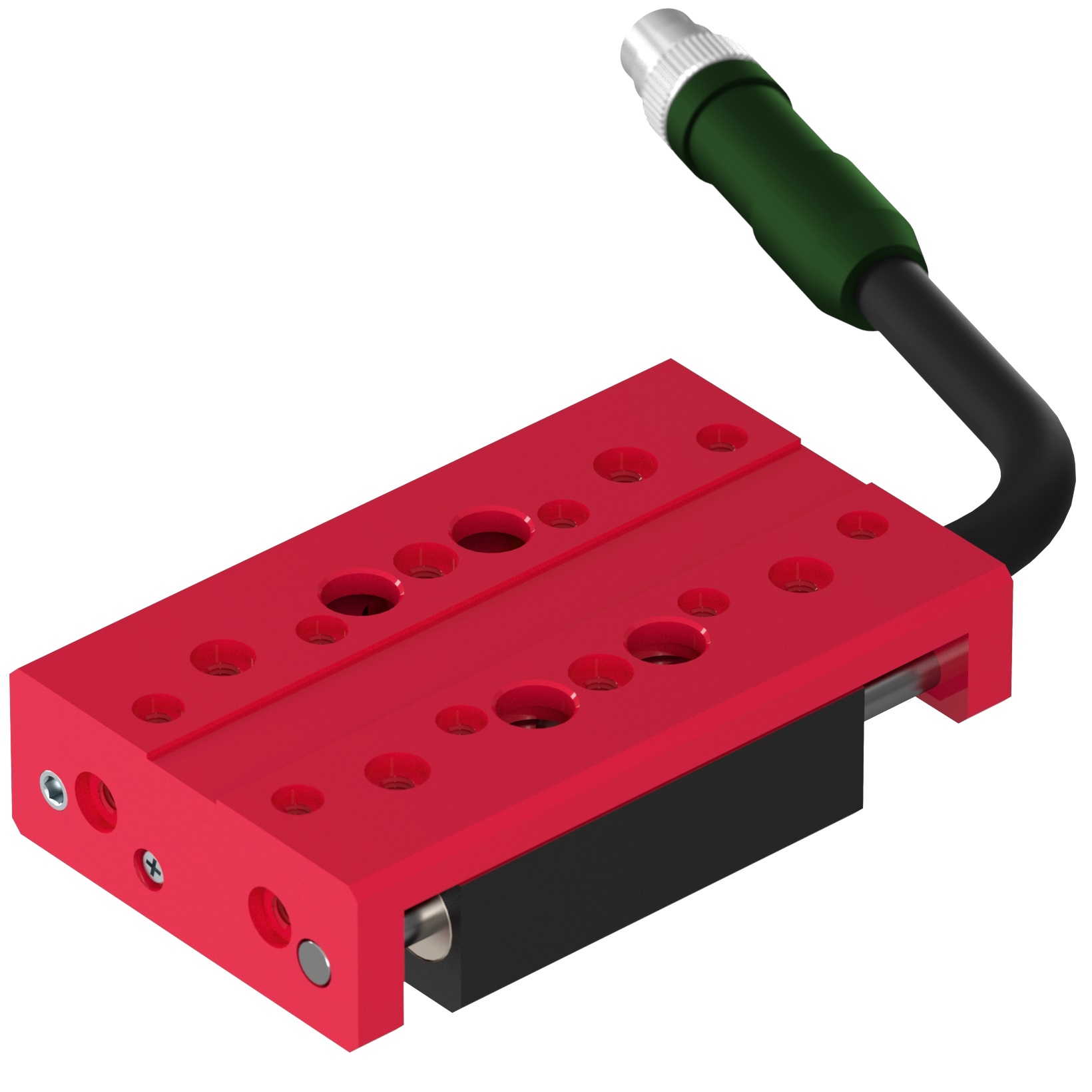

  • ES – kompaktowe, lekkie osie z silnikiem liniowym, maksymalny skok do 500 mm, obciążenie do 30 kg

  • SPRA – elektryczne siłowniki z napędem wrzecionowym, do 8,2 t ładowności i powtarzalnością +/-0,01 mm

Chwytaki

Oferta chwytaków AFAG obejmuje modele pneumatyczne i elektryczne, przeznaczone do precyzyjnego chwytania, pozycjonowania i manipulacji elementami o różnej wielkości. Rozwiązania te są kompaktowe, lekkie i kompatybilne z modułowym systemem AFAG, co ułatwia integrację w zautomatyzowanych procesach.

Wybrane serie i cechy

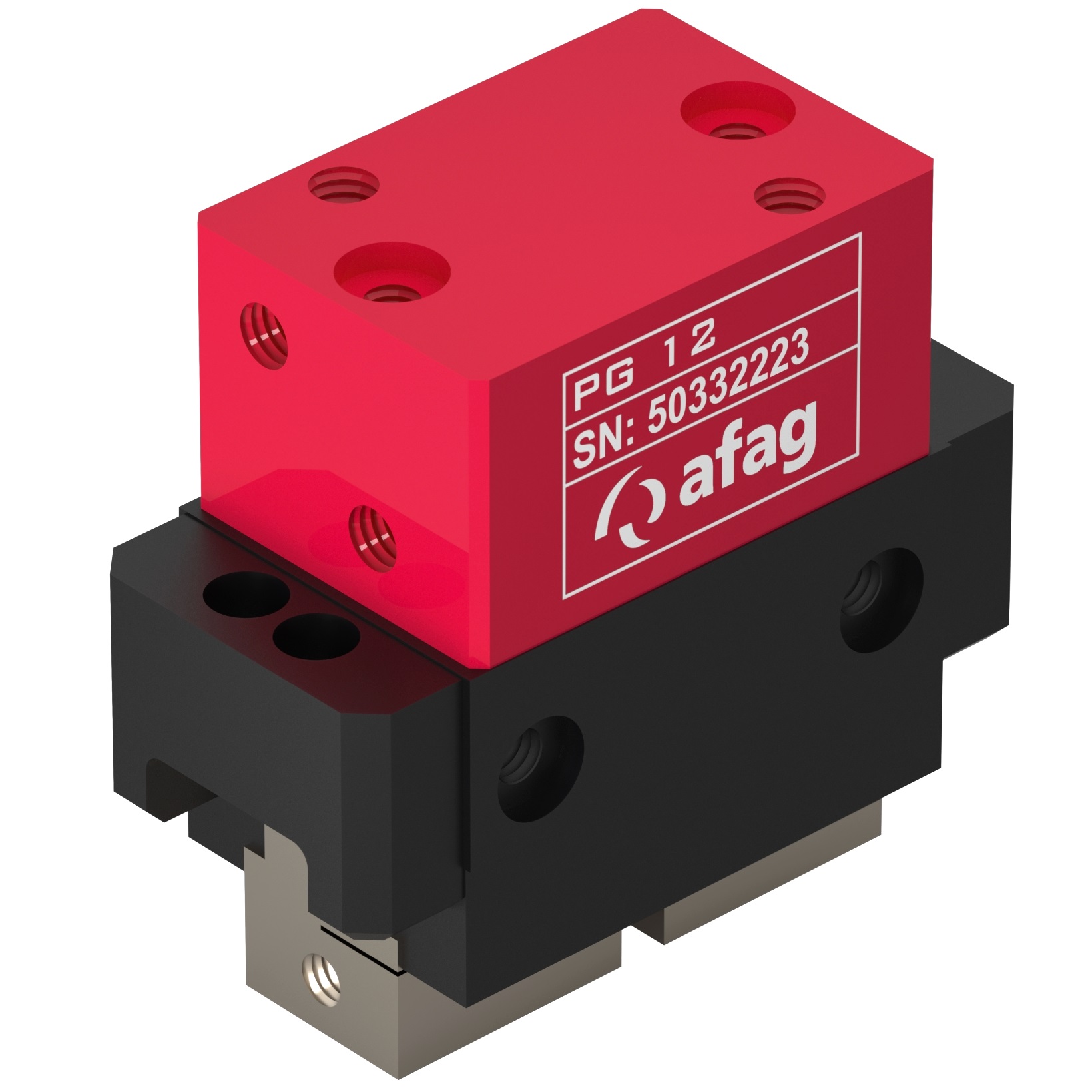

  • PG – precyzyjne chwytaki pneumatyczne z powtarzalnością +/-0,01 mm i szybkim czasem chwytania

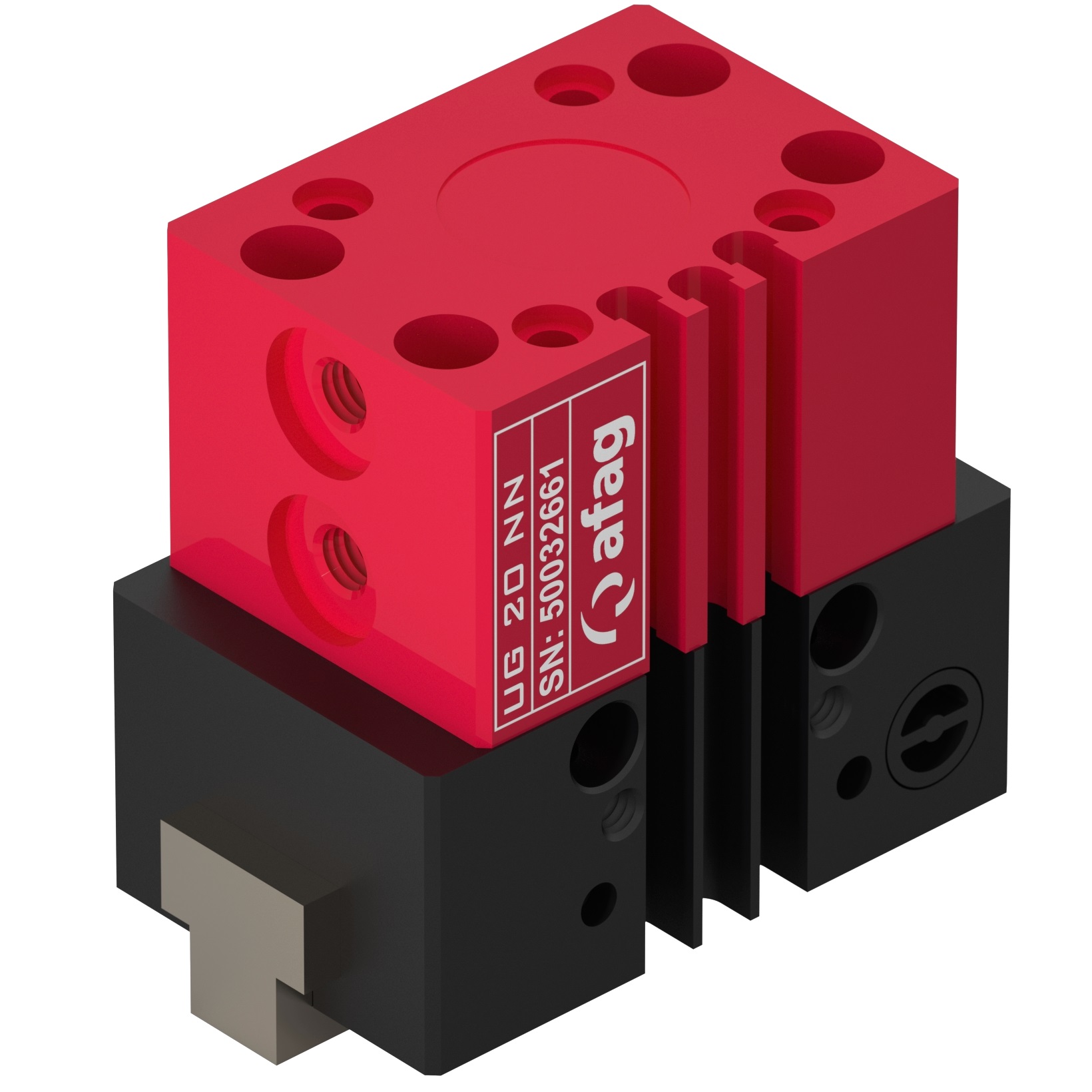

  • UG – uniwersalne chwytaki pneumatyczne, kompaktowe, z dokładnością +/-0,02 mm

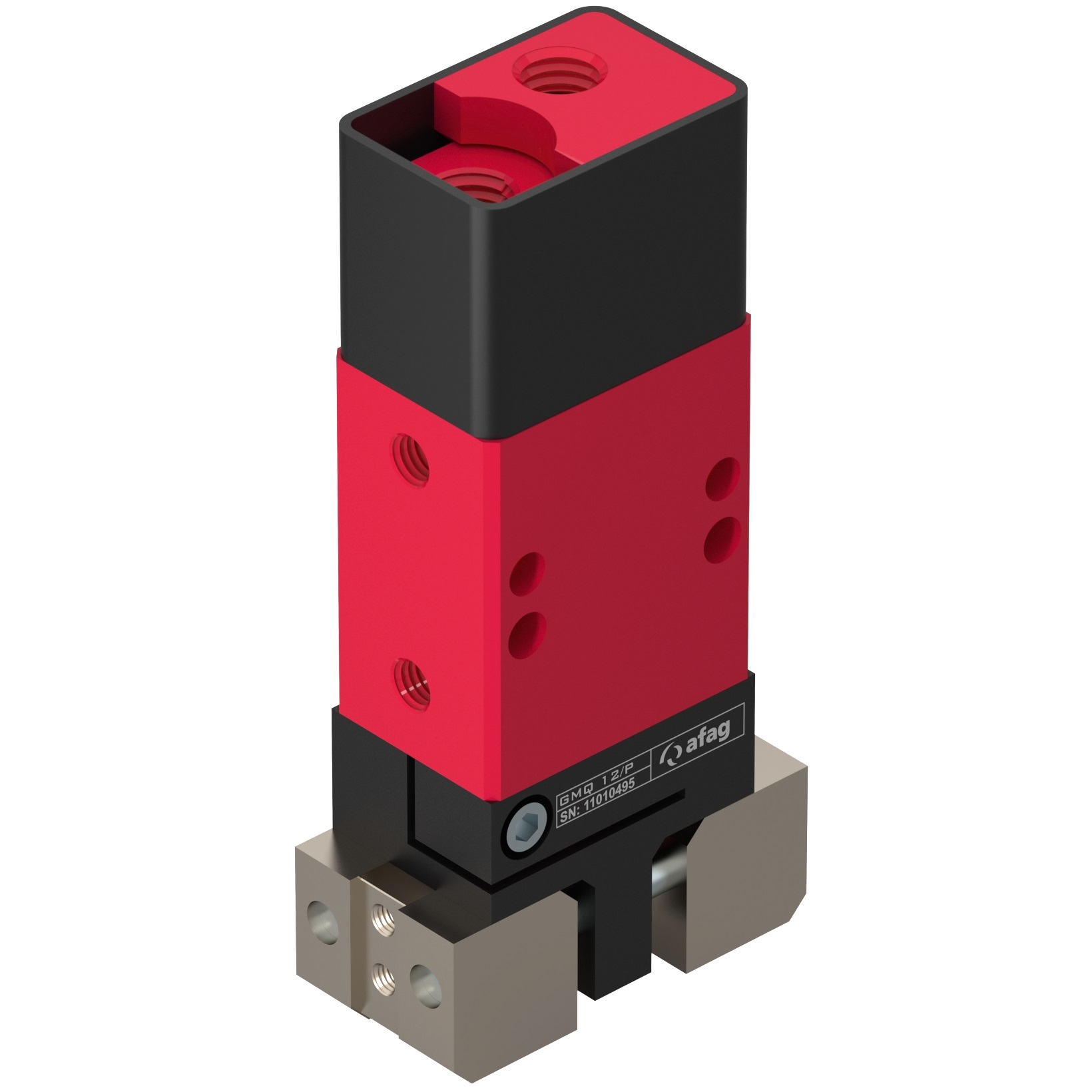

  • GMQ – moduły chwytaka do łączenia z różnymi chwytakami, z różnymi wariantami skoku i wysoką elastycznością

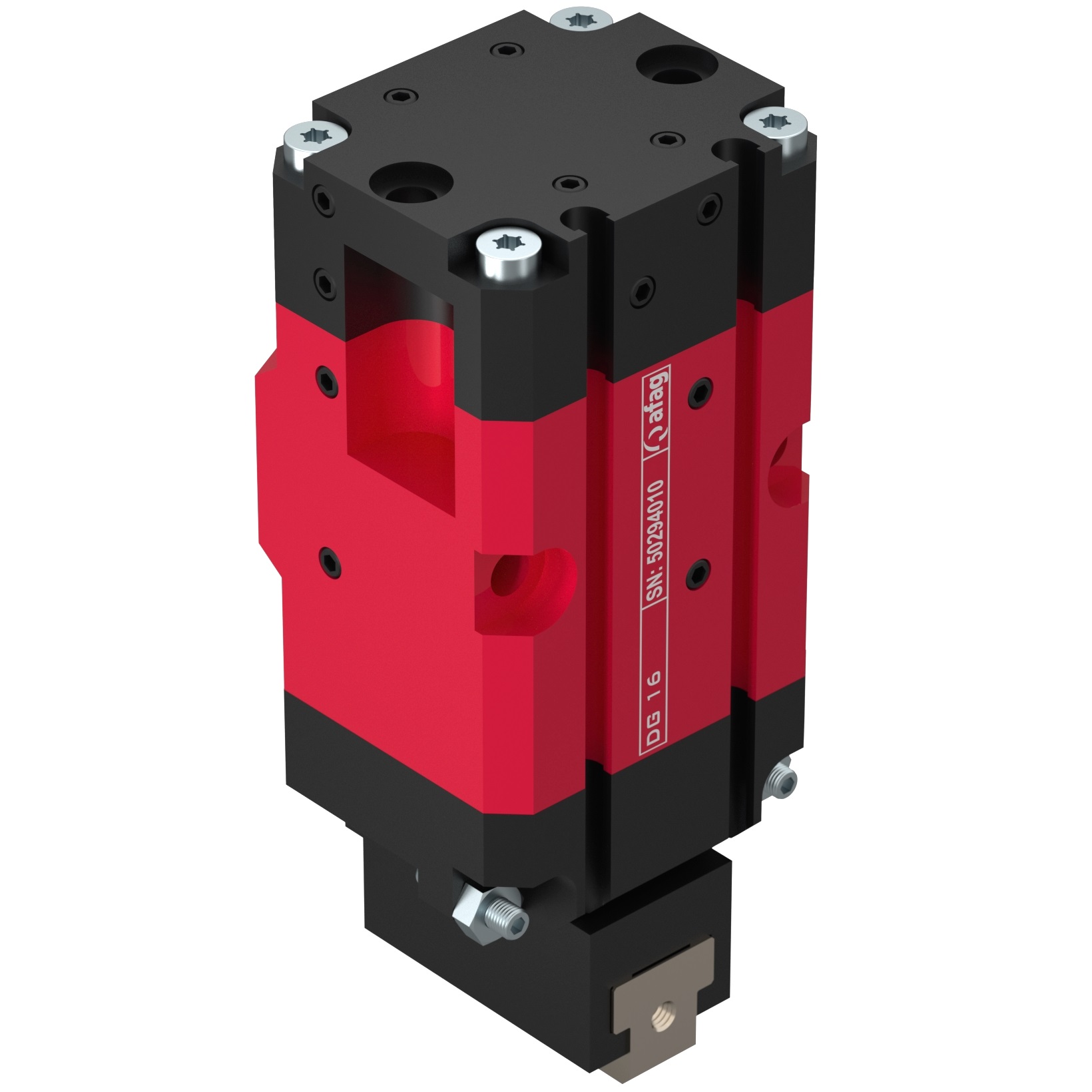

  • DG – pneumatyczne moduły obrotowe z chwytakiem, bardzo kompaktowe i dokładne kątowo

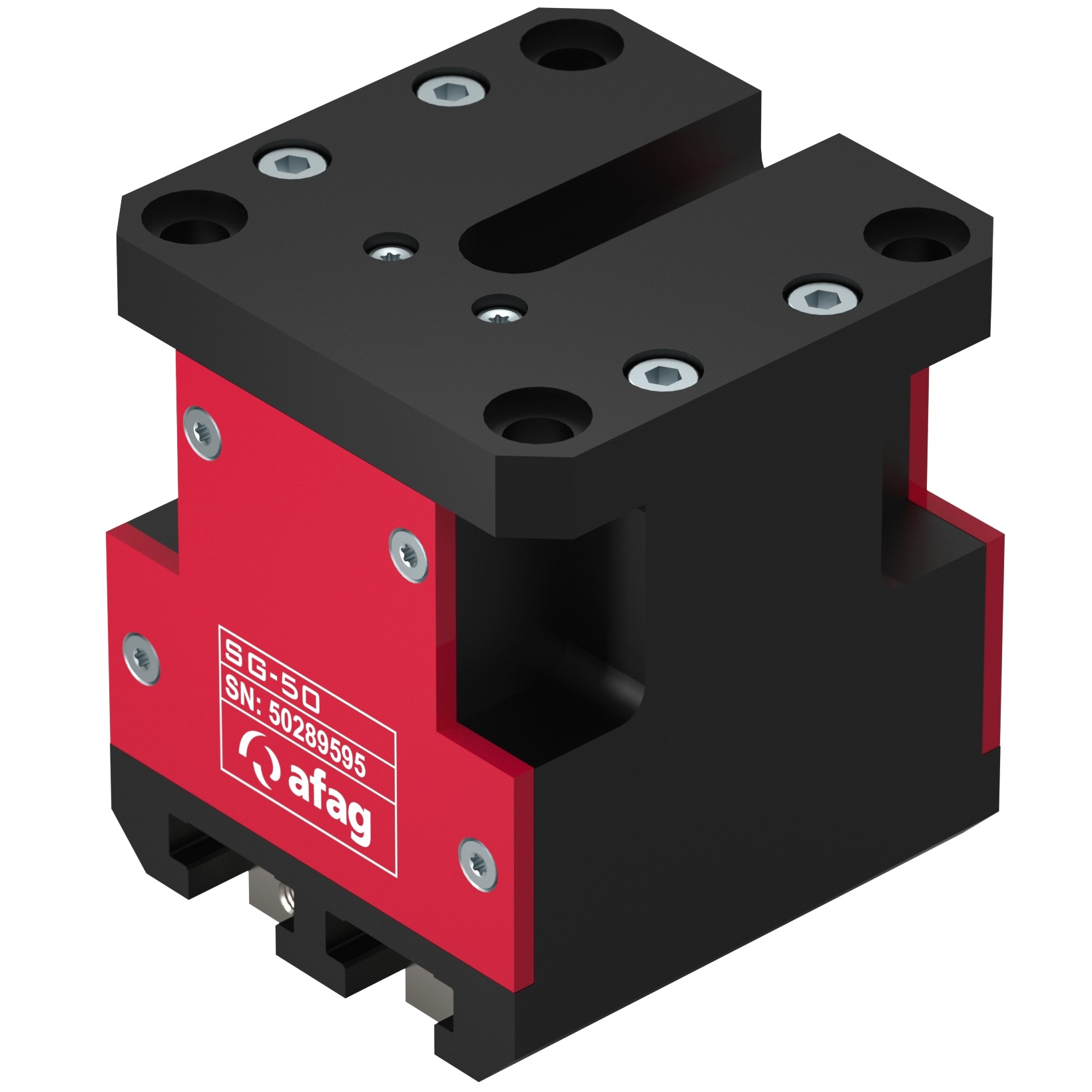

  • SG / SGE – chwytaki serwo, w tym inteligentne modele z IO-Link, zintegrowanym pomiarem i regulacją siły



Moduły obrotowe

AFAG oferuje również moduły obrotowe pneumatyczne i elektryczne, które umożliwiają precyzyjny ruch rotacyjny w aplikacjach montażowych i manipulacyjnych. To rozwiązania solidne, kompaktowe i przygotowane do pracy w systemach wymagających wysokiej dynamiki i powtarzalności.

Wybrane serie i cechy

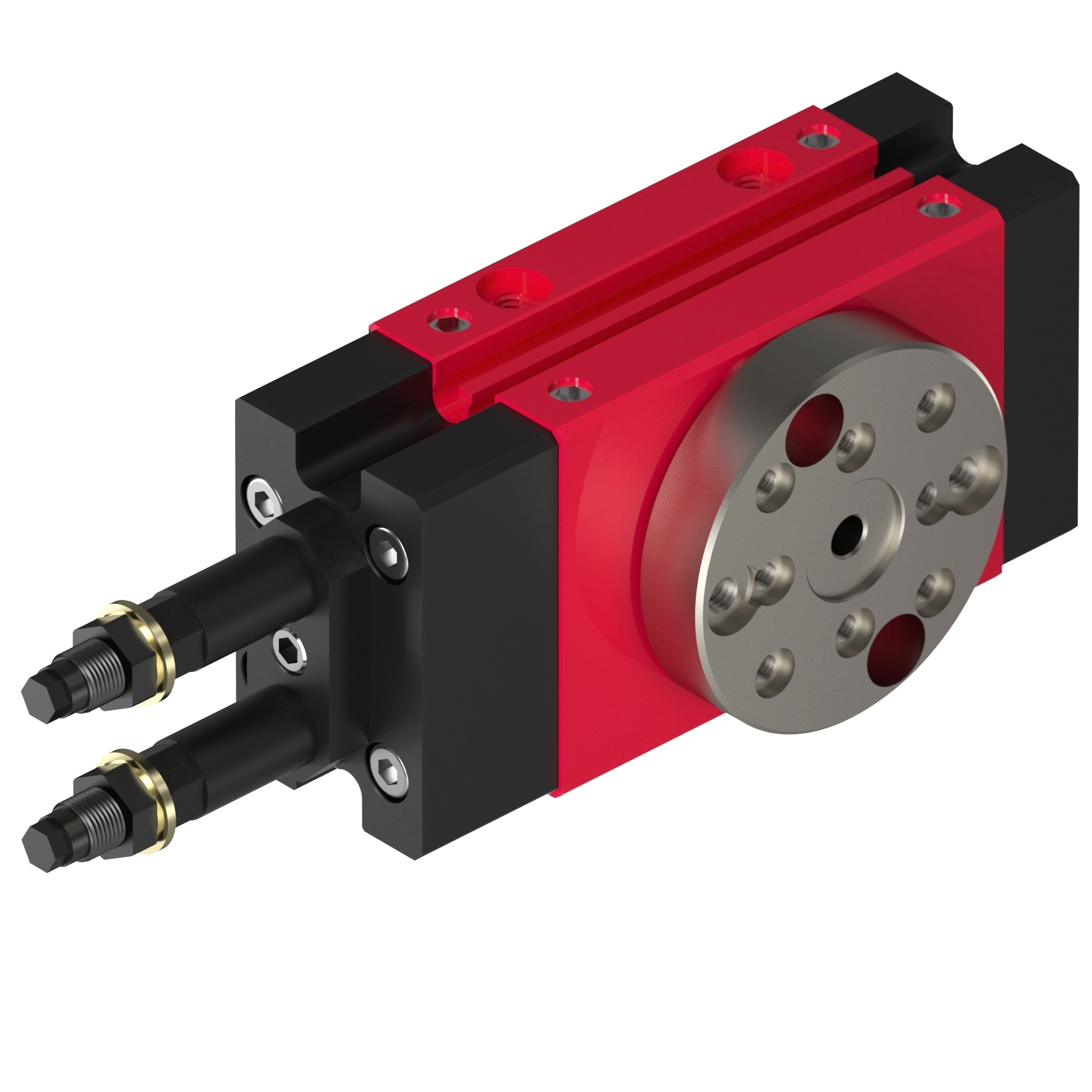

  • CR – kompaktowe siłowniki obrotowe z kątem do 180° i opcją pozycji pośrednich

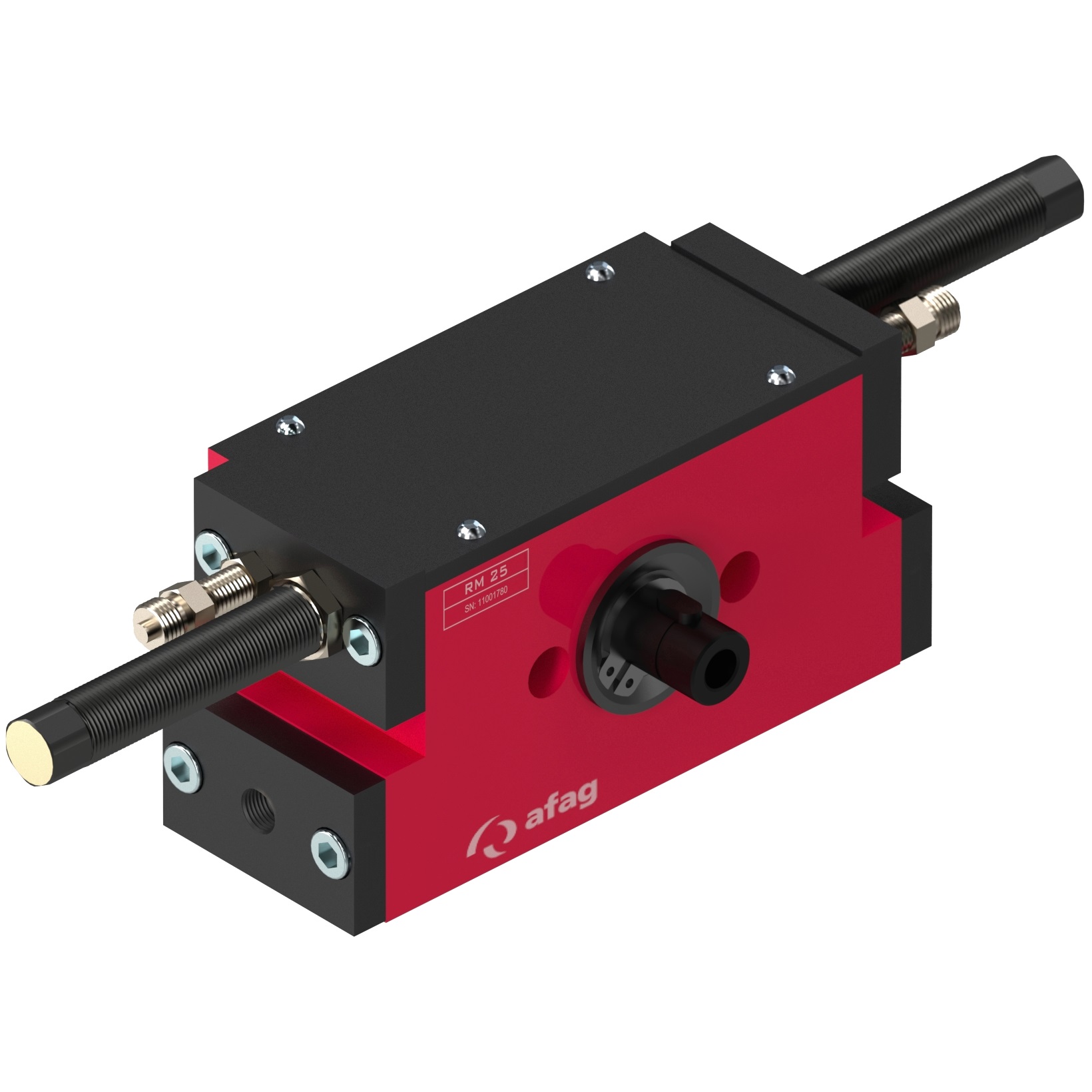

  • RM / RMZ – solidne moduły obrotowe z płynną regulacją kąta, opcjonalnymi ograniczeniami pozycji i szerokim zakresem konfiguracji

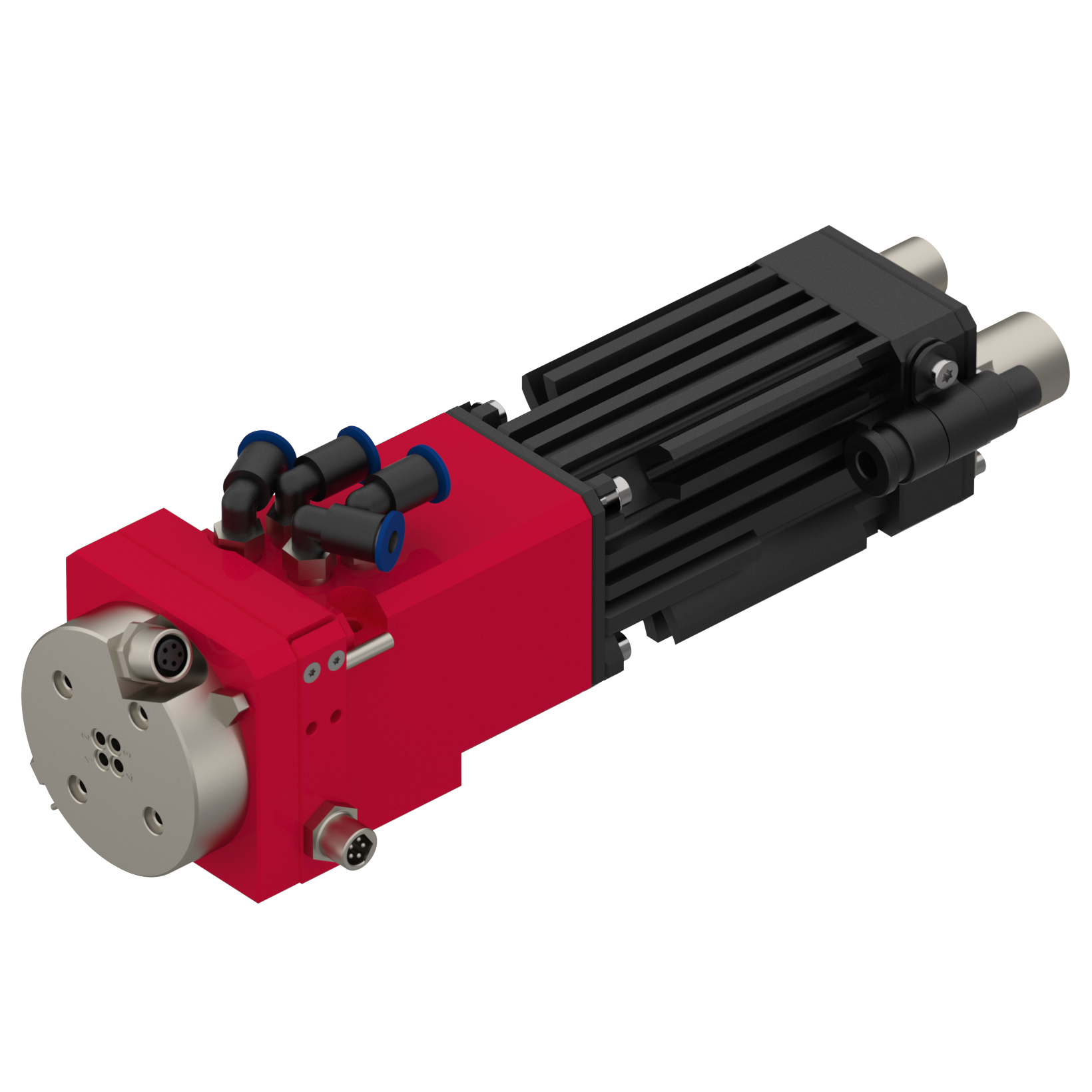

  • RA – napędy obrotowe z momentem do 4 Nm, zintegrowanym przełącznikiem pozycji i opcjami dodatkowych kanałów przepływu

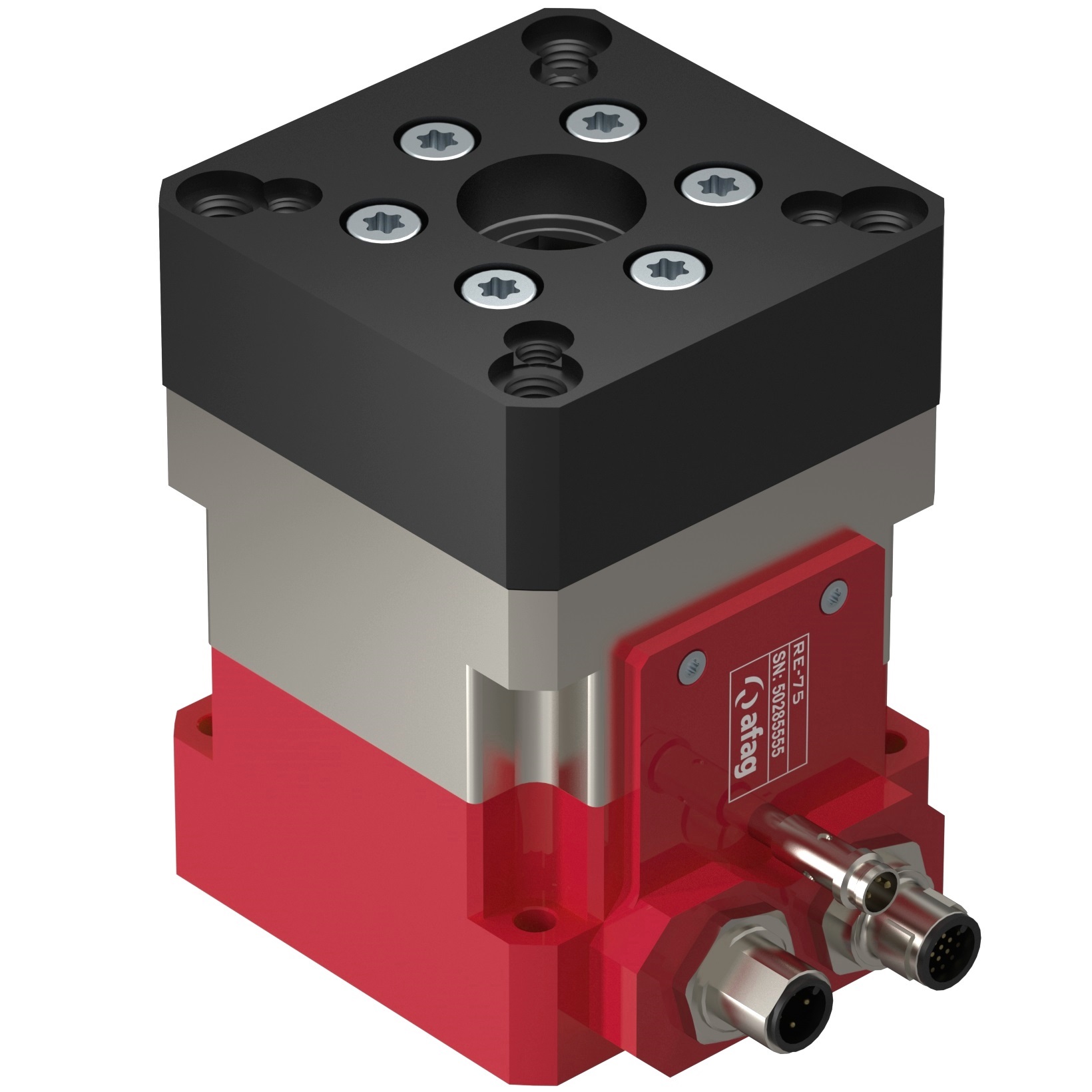

  • RE / SE – siłowniki obrotowe o wysokich momentach obrotowych, z enkoderami i opcjami rozszerzonej konfiguracji

  • SREH – inteligentny elektryczny napęd obrotowy z IO-Link, prostym okablowaniem i kompaktową integracją

Dokumenty do pobrania

Wszystko
Broszury
Broszura informacyjna
