Dystrybucja Sauter

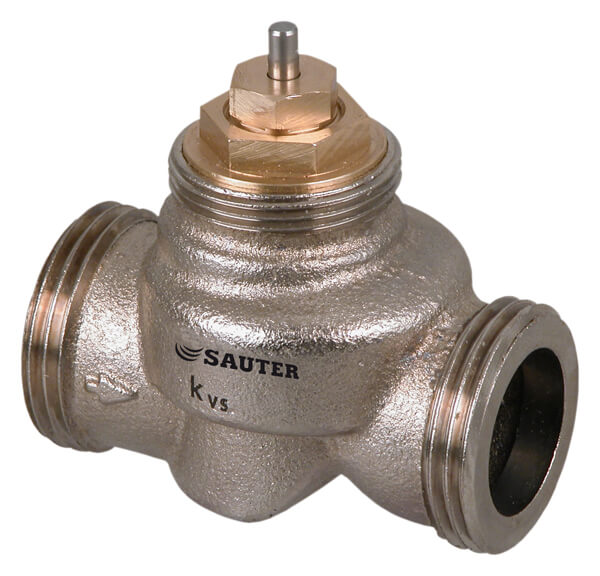

Zawory regulacyjne serii VUL

Zawór sterujący Sauter przeznaczony do współpracy z siłownikiem termicznym AXT 111 (AXT211) i siłownikiem sterowanym sygnałem ciągłym AXS111S (AXS211S) lub siłownikiem silnikowym AXM 117(S) do regulacji stref ogrzewania, urządzeń do uzdatniania powietrza, klimakonwektorów.

Właściwości:
• Ciśnienie nominalne 16 bar,
• Średnica nominalna DN10 do DN20,
• Zawór stałoprocentowy,
• Komora dławnicy może być wymieniona pod ciśnieniem,
• Uszczelnienie płaskie standardowe lub pierścień zaciskowy dla rur ø15 mm, DN10,
• Wciśnięcie trzpienia powoduje zamknięcie zaworu przelotowego,
• Zamykany pod ciśnieniem.

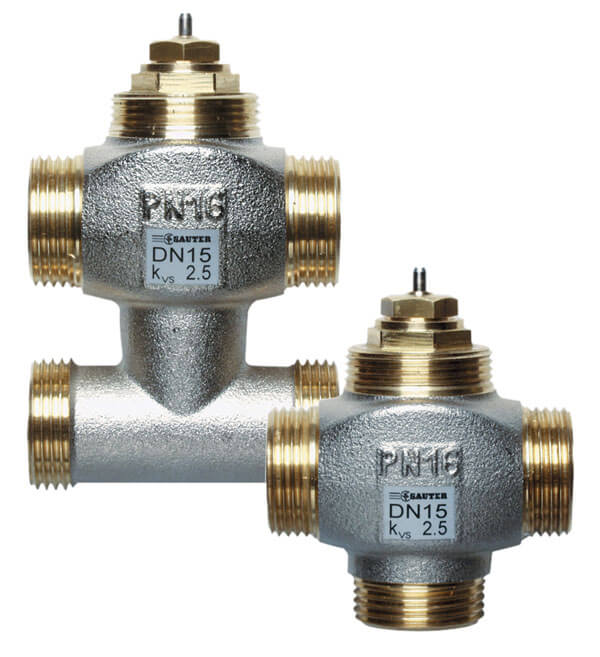

Zawory regulacyjne serii BUL

Zawór regulacyjny Sauter do sterowania strefami grzewczymi, urządzeniami do wtórnego oczyszczania powietrza, zespołami wentylatorów i układów dwuprzewodowych z wymiennikami ciepła w połączeniu z napędem AXT 211, napędem ciągłym AXS 215S lub siłownikiem elektrycznym AXM 217(S)

Właściwości:

• Ciśnienie nominalne 16 bar,• Średnica nominalna DN10 do DN20,• Zawór stałoprocentowy ,• Jeśli trzpień zostanie wciśnięty, kanał sterowania jest zamknięty,• Uszczelnienie płaskie standardowe lub pierścień zaciskowy dla rur ø15 mm, DN10,• Jeśli trzpień zostanie wciśnięty, kanał sterowania jest zamknięty.

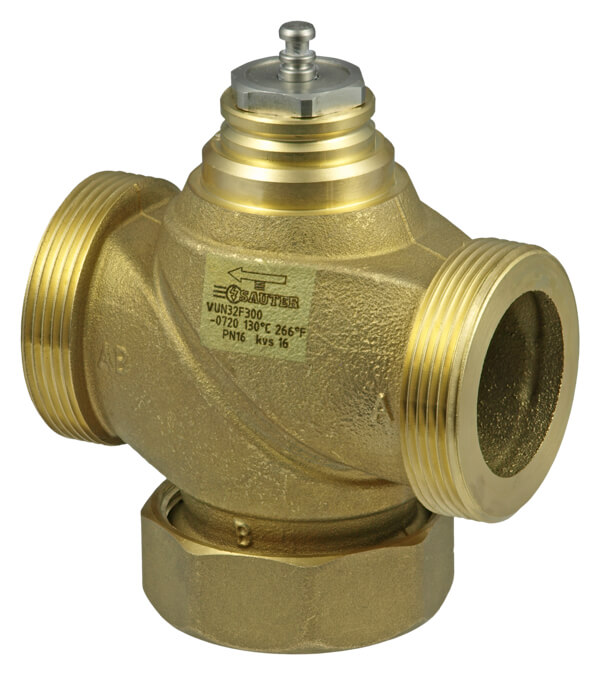

Zawory regulacyjne VUN

Zawory do ciągłej regulacji przepływu zimnej wody, gorącej wody lub powietrza w zamkniętych obiegach. Do współpracy z siłownikami AVM 105(S), 115(S), 124, 125S oraz AVF 124, 125S.

Właściwości:
• Ciśnienie nominalne 16 bar,
• Średnica nominalna od DN15 do DN50,
• Zawór nie posiada smarowania silikonowego,
• Charakterystyka stałoprocentowa, w parze z siłownikami SUT możliwość zmiany na
   liniową lub kwadratową,
• Jeżeli trzpień jest wysunięty zawór jest zamknięty,
• Możliwość zamykania przeciwbieżnie lub współbieżnie z siłą ciśnienia.

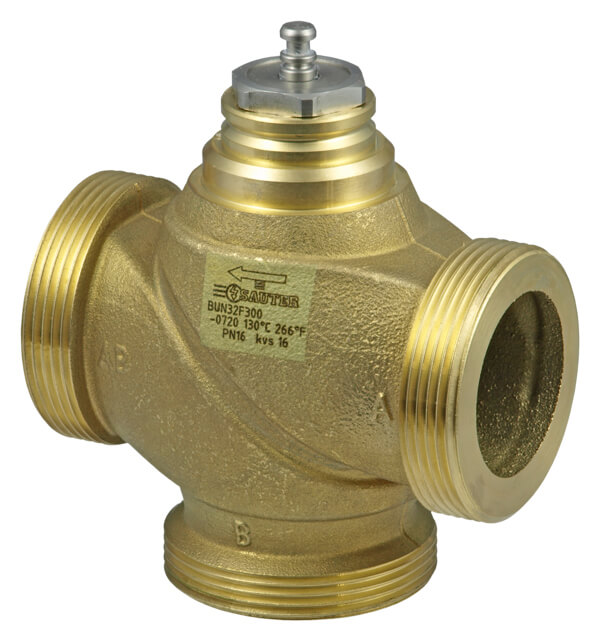

Zawór regulacyjny BUN

Zawory regulacyjne przeznaczone do ciągłej regulacji przepływu zimnej wody, gorącej wody lub powietrza w zamkniętych obiegach. Do współpracy z siłownikami AVM 105(S), 115(S), 124, 125S oraz AVF 124, 125S.

Właściwości:
• Ciśnienie nominalne 16 bar
• Średnica nominalna od DN15 do DN50
• Zawór nie posiada smarowania silikonowego
• Charakterystyka stałoprocentowa, w parze z siłownikami SUT możliwość zmiany na
   liniową lub kwadratową
• W torze mieszania charakterystyka liniowa
• Jeżeli trzpień jest wysunięty zawór jest zamknięty
• Może być wykorzystany jako zawór mieszający lub zawór rozdzielający.

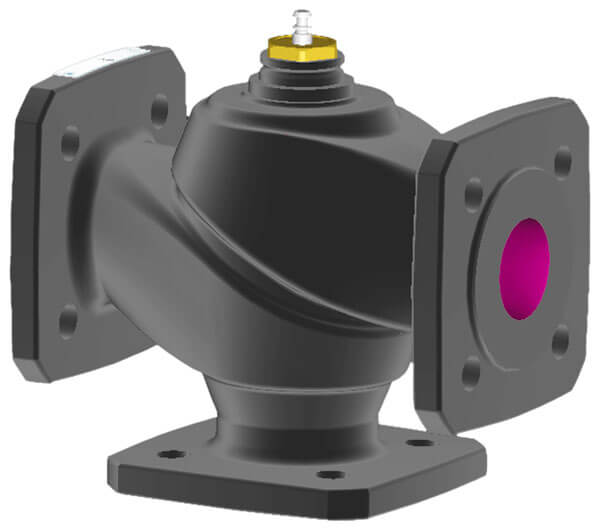

Zawory regulacyjne serii VUD

Zawory regulacyjne stosowane są do sterowania w trybie ciągłym wodą zimną i gorącą, powietrzem, w instalacjach zamkniętych. Zawór razem z siłownikami AVM 105, AVM 115, AVM 124/125, AVF 124/125, AVM 234S, AVF 234S i AVN 224S, stanowi zespół regulujący.

Właściwości:
• Ciśnienie znamionowe 6 barów,
• Zawór sterujący nie zawiera smaru silikonowego,
• Średnica znamionowa DN15 do DN100,
• Charakterystyka stałoprocentowa (model F300), z możliwością zmiany na
   charakterystykę liniową lub kwadratową przy pomocy siłowników wykonanych w
   technologii SUT,
• Charakterystyka liniowa (model F200), średnica od DN50, ze zwiększoną wartością kvs
   oraz możliwością zmiany na charakterystykę stałoprocentową lub kwadratową, przy
   pomocy siłowników wykonanych w technologii SUT,
• Zawór jest zamykany przy pomocy chowanego trzpienia,
• Procedura zamykania przeciwnie do kierunku działania ciśnienia (DN15 do DN150) lub
  zgodnie z kierunkiem działania ciśnienia (DN15 do DN50).


Zawory regulacyjne serii BUD PN 6

Zawory regulacyjne przystosowane do sterowania w trybie ciągłym wodą zimną i gorącą, powietrzem, w instalacjach zamkniętych. Zawór razem z siłownikami AVM 105, AVM 115, AVM 124/125, AVF 124/125, AVM 234S, AVF 234S i AVN 224S, stanowi zespół regulujący.

Właściwości:
• Ciśnienie nominalne 6 bar,
• Zawór nie zawiera smaru silikonowego,
• Średnice nominalne od DN15 do DN100,
• Charakterystyka stałoprocentowa, w połączeniu z siłownikiem SUT możliwa zmiana na
   liniową lub kwadratową,
• W torze mieszania charakterystyka liniowa,
• Jeśli trzpień jest wysunięty, zawór jest zamknięty,
• Może być wykorzystany jako zawór regulacyjny lub rozdzielający.


Zawory regulacyjne serii VUG PN 25/16

Zawory regulacyjne przeznaczone do ciągłej kontroli zimnej, ciepłej i gorącej wody, pary i powietrza w sieciach zamkniętych. Wraz z siłownikami AVM 234S, AVF 234S i AVN 224S jako jednostki regulacyjne.

Właściwości:
• Ciśnienie nominalne 25 bar dla DN15 do DN150, ciśnienie nominalne 16 bar dla DN15
   do DN80,
• Zawór regulacyjny, zawiera smar niesilikonowy; malowany na czarno,
• Średnice nominalne DN15 do DN150,
• Charakterystyka stałoprocentowa, nastawna za pomocą siłowników SUT,
• Z trzpieniem cofniętym zawór jest zamknięty,
• Procedura zamykania odwrotnie do kierunku ciśnienia i zgodnie z kierunkiem ciśnienia,
• Zakres temperatur do 240°C.

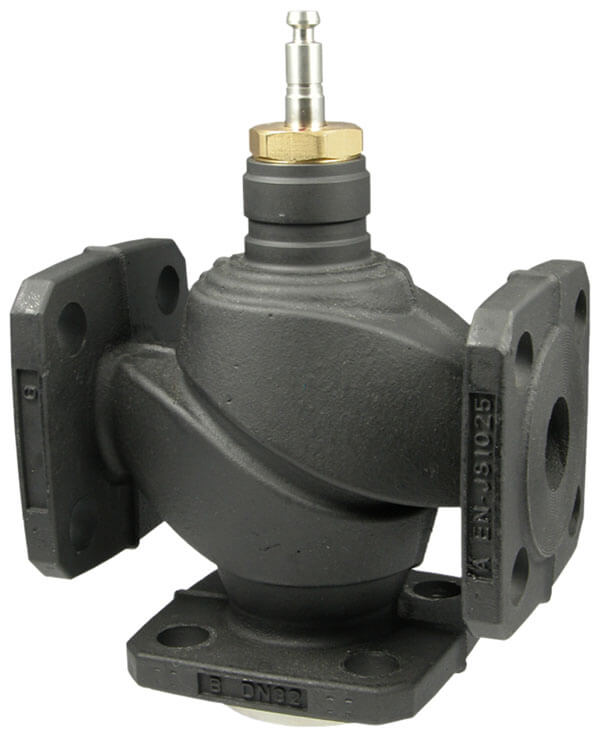

Zawory regulacyjne serii BUG PN 16/25

Zawory regulacyjne przeznaczone do ciągłej regulacji przepływu zimnej wody, ciepłej wody, powietrza oraz pary, wyłącznie w obiegach zamkniętych.Dedykowane do współpracy z siłownikami AVM 234S, AVF 234S oraz AVN 224S, jako zespoły regulacyjne.

Właściwości:
 • Ciśnienie nominalne 25 bar dla DN15 do DN150, PN 16 bar dla DN15 do DN80,
• Zawór regulacyjny, nie zawiera smaru silikonowego; malowany na czarno,
• Średnice nominalne od DN15 do DN150,
• Charakterystyka stałoprocentowa, przestawiana na liniową przy  współpracy z
   siłownikami SUT,
 • W torze mieszania charakterystyka liniowa
• Jeśli trzpień jest wysunięty, zawór jest zamknięty,
• Może być wykorzystany jako zawór regulacyjny lub rozdzielający,
• Temperatura pracy do 240°C


Siłowniki termiczne Sauter serii AXT

Siłowniki termiczne Sauter z przeznaczeniem do zaworów przelotowych oraz trójdrogowych serii VUL, BUL, VXL oraz serii BXL lub innymi zaworami znanych producentów. Sterowane sygnałem dwustanowym lub quasi ciągłym w połączeniu z inteligentnymi układami regulacji strefowej.

Właściwości:
• Siła nacisku do 125 N,
• Pasuje do zaworów z gwintem M30 x 1.5 z automatycznym dostosowaniem,
• Łatwość montażu do zaworu LFL (‘Low Force Locking’),
• Napięcie zasilania 230 V lub 24 V,
• Duży, widoczny wskaźnik położenia,
• Wersje z funkcją zamykania bezpotencjałowego (NC) i funkcją otwierania
  bezpotencjałowego (NO), z oraz bez zestyków pomocniczych,
• Wersja z regulatorem ręcznym,
• Pracuje bezszumowo i bezobsługowo,
• Z wtyczką do połączeń elektrycznych, z różnorodnym wyposażeniem dodatkowym,
  różnymi długościami i rodzajami przewodów elektrycznych,

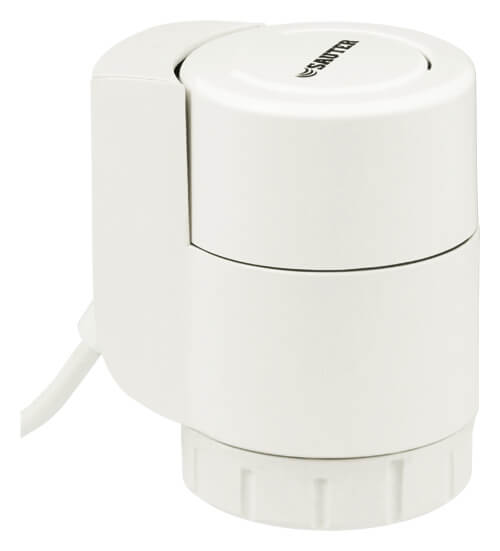

Siłowniki termiczne Sauter serii AXS

Przeznaczony do współpracy z zaworami przelotowymi i trójdrogowymi SAUTER Valveco serii VUL, BUL, VXL i BXL lub innymi zaworami znanych producentów. Do sterowników z sygnałem wyjściowym ciągłym 0(2)…10 V używanych w połączeniu z inteligentnymi jednolitymi układami sterowania.

Właściwości:
• Łatwy do montażu do zaworu dzięki mechanizmowi Low-Force-Locking® (LFL),
• Dopasowany do zaworów z gwintem M30 × 1.5 z automatycznym dostosowaniem,
• Maks. siła nacisku: 125 N,
• Z elementem rozszerzającym 24 V~ i dokładnym sygnałem wejściowym ciągłym,
• Wybór działania sterowania 0(2)…10 V / 10…(2)0 V i funkcja zakresu dzielonego (0…4.5 V lub 5.5…10 V,
• Wybór skoku dla 4.5 mm lub 3 mm 100% sygnału kontrolnego,
 • Duży, wyraźny, widoczny wskaźnik położenia,
• Wersje z funkcją zamykania bezpotencjałowego NC (normalnie zamknięty) i funkcją otwierania bezpotencjałowego NO (normalnie otwarty),
• Pracuje bezszumowo i bezobsługowo,
• Z wtykami modularnymi do połączeń elektrycznych (z różnorodnymi funkcjami, różnymi długościami i rodzajami przewodów elektrycznych)

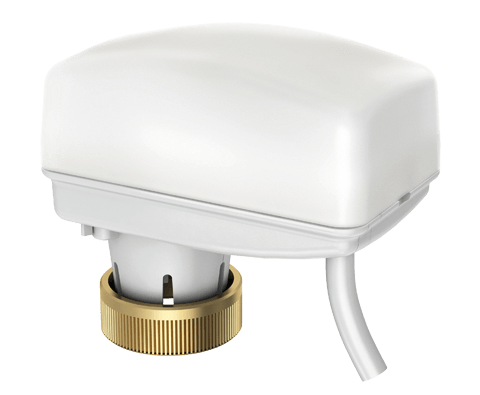

Siłowniki elektryczne Sauter serii AXM

Siłowniki elektryczne do sterowania zaworami dwudrogowymi oraz trójdrogowymi serii VUL, BUL, VUT, VDL oraz VCL.

Właściwości:
• Silnik krokowy z elektronicznym zespołem włączającym i wyłączającym,
• Montaż na zaworach z gwintem M30 × 1.5,
• Wersje z kierunkiem działania 1 (działanie proste) lub 2 (działanie odwrotne), regulowane,
• Regulowane skoki zaworu,
• Bezobsługowa przekładnia,
• Po zastosowaniu odpowiednich przystawek może być montowany w istniejących instalacjach,
• Stan pracy wskazuje zintegrowana dwukolorowa dioda LED,
• Montaż w pozycji od pionowej do poziomej, nie do góry nogami.

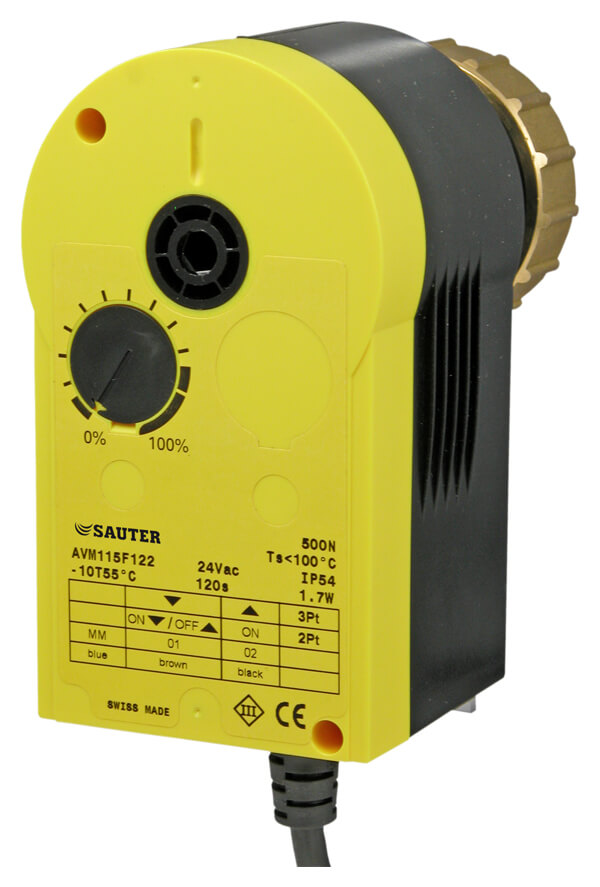

Siłowniki elektryczne Sauter serii AVM 105, 115

Współpraca z zaworami przelotowymi i trójdrogowymi VUN/BUN, VUD/BUD oraz VUE/BUE, DN15 do DN50. Sterowanie cyfrowe (2/3-punktowe) lub analogowym (0-10V).

Właściwości AVM:
• Siła nacisku 250 N w przypadku AVM 105 oraz 500 N w przypadku AVM 115,
• Silnik synchroniczny z elektronicznym odcięciem,
• Elektroniczne wykrywanie pozycji krańcowej z odcięciem napędu,
• Bezobsługowa przekładnia ze sprzęgłem magnetycznym,
• Przekładnia może być zwalniana w celu ręcznej kalibracji,

Właściwości AVM...S:
• Siła nacisku 250 N w przypadku AVM 105S oraz 500 N w przypadku AVM 115S,
• Silnik krokowy sterowany przy pomocy technologii SUT (Sauter Universal Technology), elektroniczna jednostka sterująca z możliwością odcięcia na wypadek przeciążenia,
• Automatyczne wykrywanie rodzaju sygnału sterującego (ciągły lub cyfrowy),
• Nastawiany rodzaj charakterystyki (liniowa, kwadratowa lub stałoprocentowa),
• Możliwość dostosowania do skoku zaworu,
• Kierunek działania może być ustawiany poprzez odpowiednie połączenie przewodów,
• Przełączniki do ustawiania czasu przebiegu (35, 60 lub 120 sec.),
• Bezobsługowa przekładnia napędu ze sprzęgłem magnetycznym,
• Przekładnia może być zwolniona w celu ręcznej nastawy pozycji (dołączony klucz),
• Siłownik z zaworem łączy się automatycznie po podaniu napięcia.

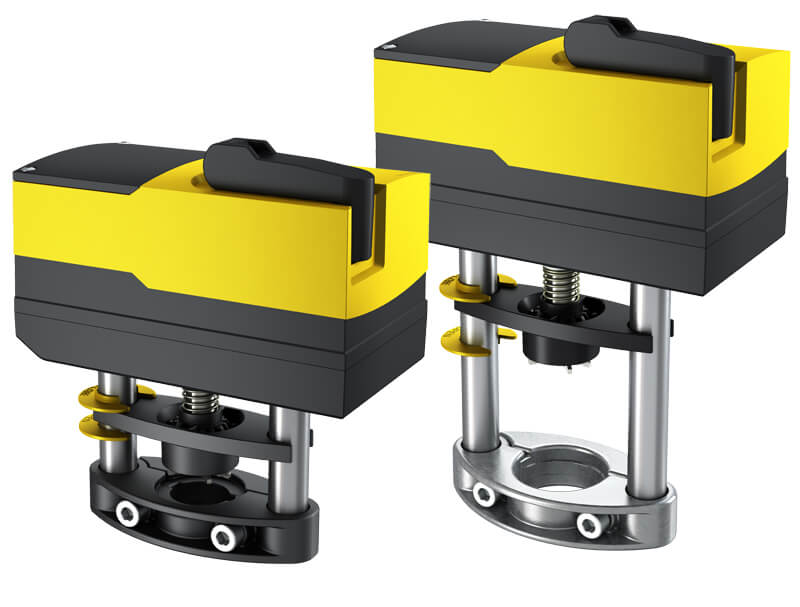

Siłowniki Sauter serii AVM 321, 322

Siłowniki stosowane w systemach wentylacyjnych i klimatyzacyjnych do uruchamiania zaworów dwudrogowych i trzydrogowych z serii V6R, VUD, VUE, VUG, VUN, VUP, VUS, B6R, BUD, BUE, BUG, BUN, BUS. Sterowniki z wyjściem przełączającym (sterowanie dwupunktowe i trzypunktowe) lub z wyjściem stałym (0...10 V / 4...20 mA).

Właściwości AVM:
• Elektryczny silnik synchroniczny z elektronicznym zespołem sterującym oraz układem wyłączającym, który działa w zależności od obciążenia,
• Kierunek działania i czas ustawiania można określać za pomocą zworek,
• Korba umożliwiająca regulację manualną z wyłączeniem silnika
• Bardzo niski poziom hałasu podczas pracy,
• Prosty montaż na zaworze; trzpień jest podłączany automatycznie, po doprowadzeniu napięcia znamionowego
• Liczne adaptery umożliwiają montaż urządzenia na zaworach innych producentów,
• Pod względem elektrycznym, możliwa równoległa obsługa 5 siłowników.

Właściwości AVM...S:
• Silnik BLDC (prąd stały; bez szczotek) z elektronicznym układem sterującym trzeciej generacji wykonanym w technologii SUT® oraz układem wyłączającym, który działa w zależności od obciążenia,
• Automatyczne rozpoznawanie sygnału sterującego (sterowanie stałe lub przełączane); wyświetlacz z diodami dwukolorowymi,
• Niezależne dostosowywanie się do wielkości skoku zaworu, w zakresie od 8 do 20 mm,
• Bardzo niski poziom hałasu podczas pracy,
• Dzięki wbudowanemu systemowi pomiaru odległości bezwzględnej, po awarii zasilania położenie jest zawsze utrzymane,
• Kierunek działania, charakterystyka (liniowa / stałoprocentowa), czas pozycjonowania i sygnał sterujący (napięcie / prąd) można określać za pomocą zworek,
• Zintegrowany tryb pracy wymuszonej również można ustawić za pomocą zworek (wybieralny kierunek działania),
• Korba umożliwiająca regulację manualną z wyłączeniem silnika,
• Prosty montaż na zaworze; trzpień jest podłączany automatyczne, po doprowadzeniu napięcia sterującego,
• Liczne adaptery umożliwiają montaż urządzenia na zaworach innych producentów,
• Pod względem elektrycznym, możliwa równoległa obsługa 5 siłowników,
• Opcja parametryzacji dostępna przy pomocy interfejsu magistrali.


Siłowniki elektryczne Sauter serii AVM 234

Siłowniki współpracujące z zaworami przelotowymi lub trójdrogowymi V/BUD i V/BUE DN65 - 150 również z V/BUG, V/BUS, VUP i V/B6R DN15 - 150. Sterowany sygnałem ciągłym (0 - 10 V lub 4 - 20 mA) lub cyfrowym (2- punktowym lub 3-punktowym).

Właściwości:
• Siła nacisku minimalnie 2500 N,
• Silnik krokowy sterowany przy pomocy technologii SUT (Sauter Universal Technology), elektroniczna jednostka sterująca z możliwością odcięcia na wypadek przeciążenia,
• Automatyczne wykrywanie rodzaju sygnału sterującego (ciągły lub cyfrowy),
• Dwie diody LED wyświetlające stan pracy,
• Nastawiany rodzaj charakterystyki (liniowa, kwadratowa lub stałoprocentowa),
• Adaptacja do skoku zaworu od 8 do 49 mm, zapamiętywana nawet przy odłączeniu zasilania,
• Kierunek działania może być ustawiany poprzez odpowiednie połączenie przewodów lub zdalnie,
• Przełączniki do ustawiania czasu przebiegu (35, 60 lub 120 s.),
• Dźwignia do nastawy ręcznej z odłączeniem silnika oraz możliwością kalibracji,
• Łatwe połączenie z zaworem, połączenie trzpieni następuje automatycznie po podaniu napięcia sterującego,
• Wiele adapterów umożliwiających pracę z różnymi zaworami.

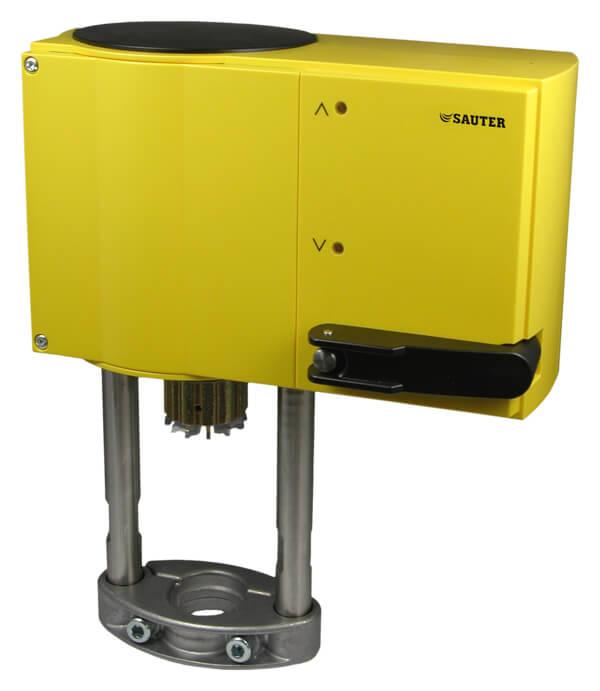

Siłowniki elektryczne serii AVF 234

Siłowniki pracujące z zaworami trójdrogowymi i przelotowymi V/BUD oraz V/BUE dla DN65 - 150, równieŜ V/BUG, V/BUS, VUP oraz V/B6R DN15 - 150.
Sterowany sygnałem ciągłym (0 - 10 V lub 4 - 20 mA) lub cyfrowym (2-punktowym lub 3-punktowym).

Właściwości:
• Siłownik ze sprężyną zwrotną o sile nacisku 2000 N, w wersjach NO lub NC,
• Silnik DC z technologią SUT (Sauter Universal Technology) elektroniczna jednostka sterująca z możliwością odcięcia na wypadek przeciążenia,
• Automatyczne wykrywanie rodzaju sygnału sterującego (ciągły lub cyfrowy),
• Dwie diody LED wyświetlające stan pracy,
• Nastawiany rodzaj charakterystyki (liniowa, kwadratowa lub stałoprocentowa),
• Adaptacja do skoku zaworu od 8 do 49 mm, zapamiętywana nawet przy odłączeniu zasilania,
• Kierunek działania może być ustawiany poprzez odpowiednie połączenie przewodów lub zdalnie,
• Przełączniki do ustawiania czasu przebiegu (35, 60 lub 120 s.),
• Dźwignia do nastawy ręcznej z odłączeniem silnika oraz możliwością kalibracji,
• Łatwe połączenie z zaworem, połączenie trzpieni następuje automatycznie po podaniu napięcia sterującego,
• Wiele adapterów umożliwiających pracę z różnymi zaworami.

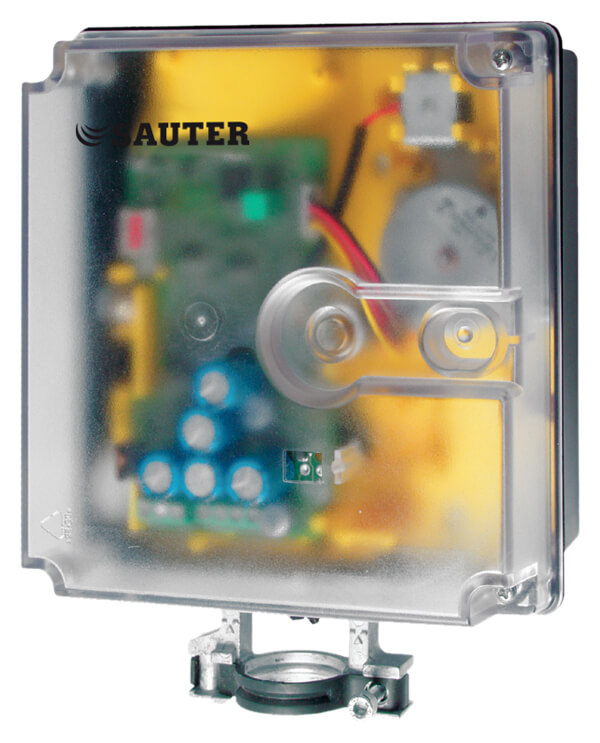

Siłowniki Sauter serii AVF 124

Siłownik współpracujący zaworami przelotowymi i trójdrogowymi VUN/BUN, VUD/BUD oraz VUE/BUE, DN15 do DN50. Sterowanie cyfrowe (2/3-punktowe).

Właściwości:
• Siłownik o sile nacisku 500 N ze sprężyna zwrotną,
• Sprężyna zwrotna ustawia siłownik w pierwotnej pozycji w wypadku spadku napięcia, gdy zasilanie zostanie wyłączone, lub gdy zadziała ogranicznik,
• Produkowane są dwie wersje; NC zamyka zawór, NO otwiera zawór gdy sprężyna jest aktywowana,
• Silnik skokowy z elektronicznym odcięciem,
• Bezobsługowa przekładnia ze sprzęgłem magnetycznym,
• Wyświetlacz LED,
• Przełączniki kodowe do nastawiania czasu biegu (60, 120 sec.)
