Zawory mixproof

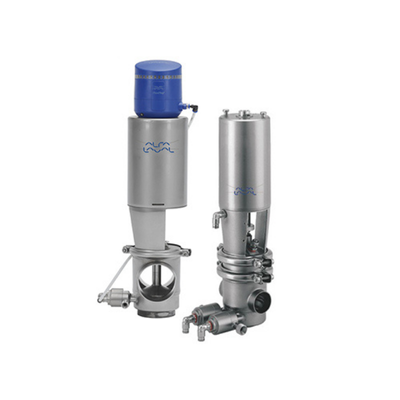

Mixproof SMP-BC

Zawór Alfa Laval Mixproof SMP-BC to typoszereg zaworów grzybowych przeznaczonych do aplikacji higienicznych, które mogą sterować przepływem kilku mediów niezależnie, bez niebezpieczeństwa wzajemnego kontaktu. Pozwala to na znaczne zmniejszenie rozmiaru instalacji i ilości zaworów.



Cechy zaworu SMP-BC:

  • Dostępność w średnicach: DN 40-150  DN/OD 38-101.6,
  • Typy połączeń: wspawane, klampowe, tri-clamp,
  • Sterowanie: pneumatyczne (siłownik lub siłownik z główką sterującą),
  • Uszczelnienie mające kontakt z produktem: EPDM.
  • Certyfikat EHEDG.

Unique Mixproof

Podwójny zawór grzybowy Alfa Laval Unique Mixproof.

Wyjątkowa koncepcja zaworów Mixproof opiera się na modułowej budowie, dzięki której otrzymuje się zawór przystosowany do przepływu dwóch różnych mediów przez jeden zawór. Ponadto, zawór ten jest dopasowany do konkretnego procesu, gdyż spośród wielu dostępnych opcji (tzw. standard), istnieje możliwość dodawania (lub odejmowania) kolejnych funkcji zaworu niezbędnych do spełnienia dokładnie założonych wymagań procesu.



Dane techniczne:

Maks. ciśnienie produktu1000 kPa (10 bar)
Min. ciśnienie produktupełna próżnia
Zakres temperatury-5°C do +125°C
Ciśnienie powietrzaMaks. 800 kPa (8 bar)



Materiały:

Elementy mające kontakt z produktemStal kwasoodporna 316L
Inne części stalowe                 Stal nierdzewna 304
Uszczelki mające kontakt z produktemEPDM
Inne uszczelkiUszczelki CIP: EPDM
Uszczelki siłownikaNBR
Paski prowadzącePFTE
Wykończenie powierzchni
  • Wewnętrzny/zewnętrzny mat (piaskowana) Ra < 1,6
  • Połyskliwa wewnątrz (polerowana)
    Ra < 0,8
  • Połyskliwa wewnątrz/na zewnątrz (polerowana wewnętrznie) Ra< 0,8

Uwaga! Wartości Ra odnoszą się tylko do powierzchni wewnętrznej.






Unique Mixproof Tank Outlet

Alfa Laval Unique Mixproof Tank Outlet to specjalny zawór podzbiornikowy umożliwiający transport dwóch różnych substancji znajdujących się w zbiorniku i rurociągu.


Unique Mixproof Process

Zawór Alfa Laval Unique Mixproof Process został zaprojektowany z myślą o ciągłym zarządzaniu przepływem i zapewnieniu bezpieczeństwa procesu w zastosowaniach higienicznych, gdzie najwyższy priorytet ma bezpieczeństwo produktu – w przemyśle mleczarskim, spożywczym, napojów i wielu innych.



Cechy zaworu Unique Mixproof Process:

  • Dostępność w średnicach: DN 50-100  DN/OD 51-101.6,
  • Typy połączeń: wspawane, klampowe
  • Sterowanie: pneumatyczne (bezobsługowy siłownik)
  • Uszczelnienie mające kontakt z produktem: EPDM, FPM, HNBR








Unique Mixproof CIP

Zawór Alfa Laval Unique Mixproof CIP to zawór z funkcją podwójnego odcięcia i odpowietrzania (double block-and-bleed), który umożliwia jednoczesny przepływ dwóch różnych mediów przez ten sam zawór bez ryzyka ich krzyżowego zanieczyszczenia. Zapewnia on ciągłe zarządzanie przepływem oraz bezpieczeństwo procesów CIP w zastosowaniach higienicznych, gdzie kluczowe znaczenie ma ochrona produktu – w przemyśle mleczarskim, spożywczym, napojów i wielu innych branżach.



Cechy zaworu Unique Mixproof CIP:

  • Dostępność w średnicach: DN 25-100,  DN/OD 25-101.6,
  • Typy połączeń: w standardzie klampowe
  • Sterowanie: pneumatyczne (bezobsługowy siłownik)
  • Uszczelnienie mające kontakt z produktem: EPDM, FPM, HNBR
  • Norma sanitarna 3-A
