Wymienniki ciepła Vahterus

Wymienniki ciepła PSHE (Plate & Shell Heat Exchanger) to opatentowana przez firmę Vahterus innowacyjna technologia, która łączy zalety dwóch światów: wysoką efektywność wymiany ciepła charakterystyczną dla płytowych wymienników ciepła z wytrzymałością i odpornością ciśnieniową konstrukcji płaszczowo–rurowych.

W porównaniu z tradycyjnymi wymiennikami płaszczowo–rurowymi, Vahterus Plate & Shell Heat Exchanger jest bardziej kompaktowy, energooszczędny i dostosowany do wyzwań nowoczesnej energetyki. Zapewnia szybszą reakcję na zmienne warunki procesowe, możliwość elastycznej konfiguracji przepływów, precyzyjną kontrolę temperatury oraz nawet 70% mniejszą powierzchnię zabudowy — co czyni PSHE inteligentniejszą alternatywą dla wymienników płaszczowo–rurowych.

W zestawieniu z klasycznymi wymiennikami płytowymi, Vahterus PSHE oferuje większą odporność na ciśnienie, temperaturę i środowisko chemiczne. To wyjątkowo trwała konstrukcja, zapewniająca wysoką wydajność przy zwiększonym poziomie bezpieczeństwa i zminimalizowanym ryzyku nieszczelności.

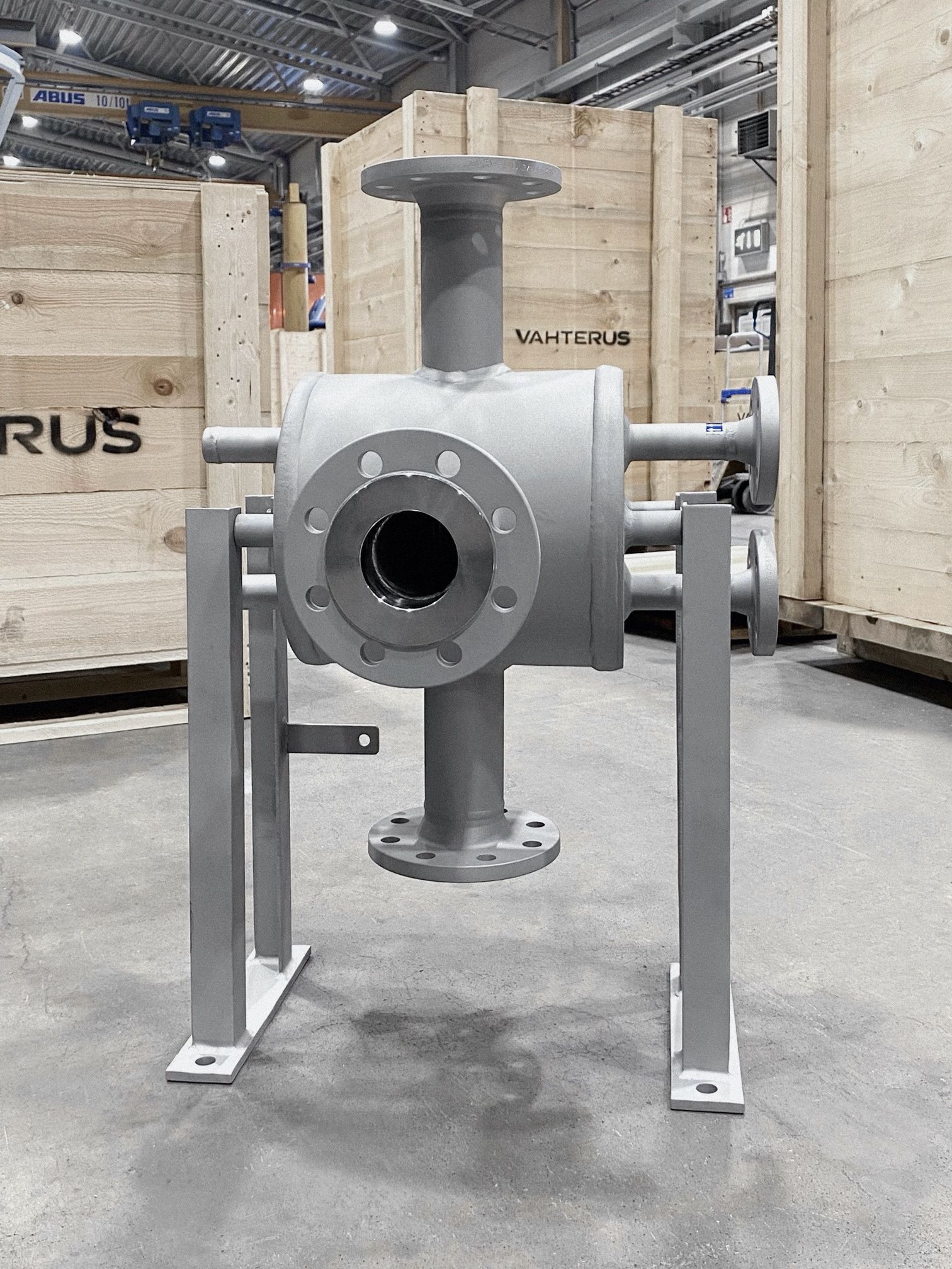

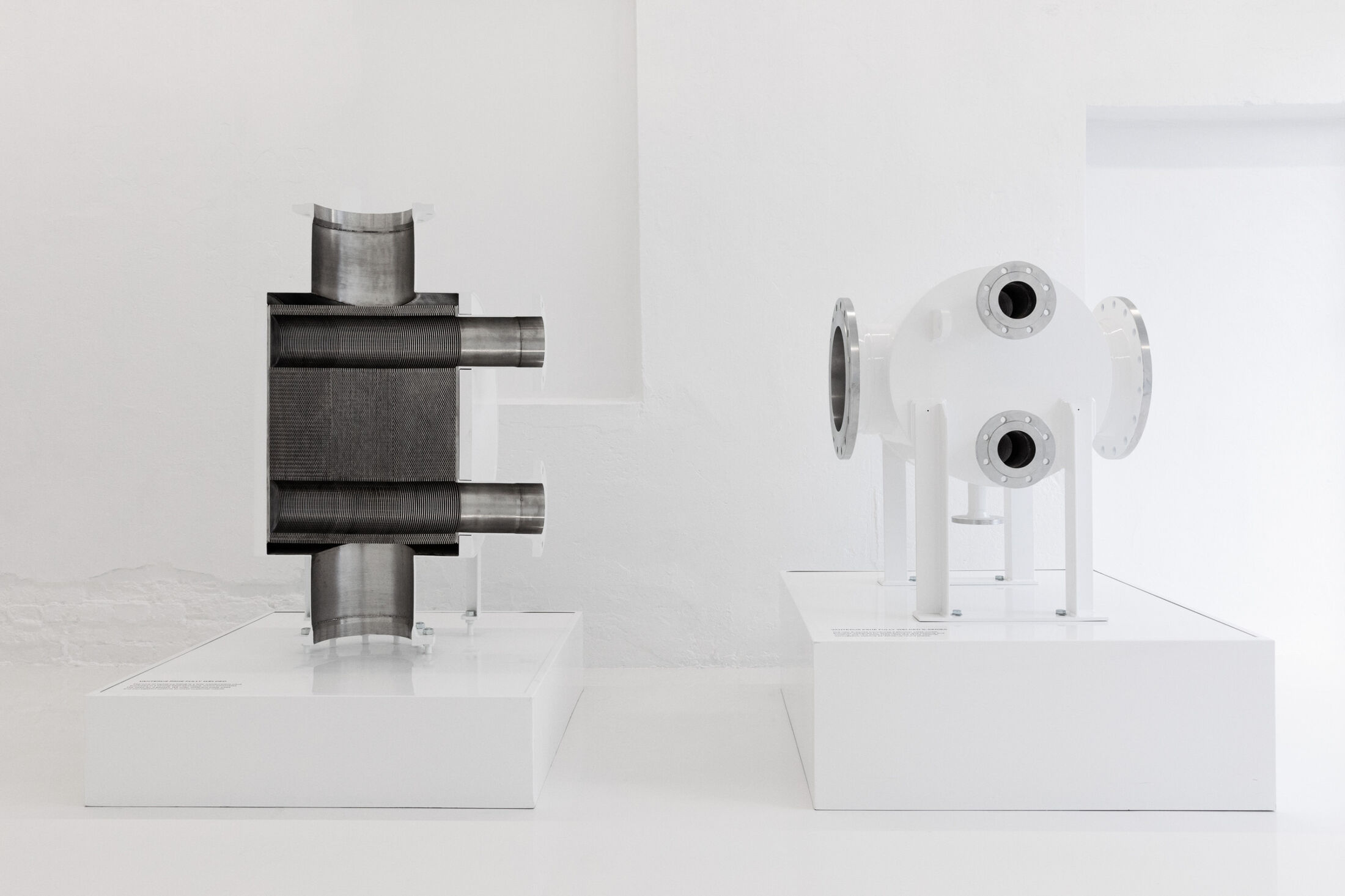

Zasada działania wymiennika ciepła polega na przekazywaniu energii cieplnej z obiegu pierwotnego do wtórnego poprzez płytę wymiany ciepła oddzielającą oba przepływy. Wymienniki ciepła Vahterus są stosowane w procesach ogrzewania, chłodzenia, kondensacji, odparowania oraz odzysku ciepła procesowego. Konstrukcyjnie składają się z w pełni spawanego pakietu okrągłych płyt wymiany ciepła, umieszczonego w cylindrycznej obudowie stalowej — stąd nazwa Plate & Shell (Płyta & Płaszcz).

Taka konstrukcja zapewnia krótki i wydajny tor przepływu medium przy jednoczesnym utrzymaniu niskich oporów hydraulicznych, dzięki czemu wymienniki te doskonale sprawdzają się w aplikacjach z cieczami o podwyższonej lepkości. W budowie nie stosuje się uszczelek — wszystkie połączenia są spawane.

Najczęściej spotykany wariant wymiennika to pakiet płyt wykonanych ze stali nierdzewnej, zabudowany w płaszczu ze stali węglowej lub nierdzewnej. Vahterus oferuje możliwość wykonania wymiennika z innych materiałów, zależnie od warunków procesu.

Dzięki swojej unikalnej konstrukcji, wymienniki ciepła Vahterus Plate & Shell mogą pracować w bardzo wymagających warunkach projektowych.

Parametry mechaniczne:

• Zakres ciśnień: od pełnej próżni do 150 bar
• Zakres temperatur: od –196°C do +600°C

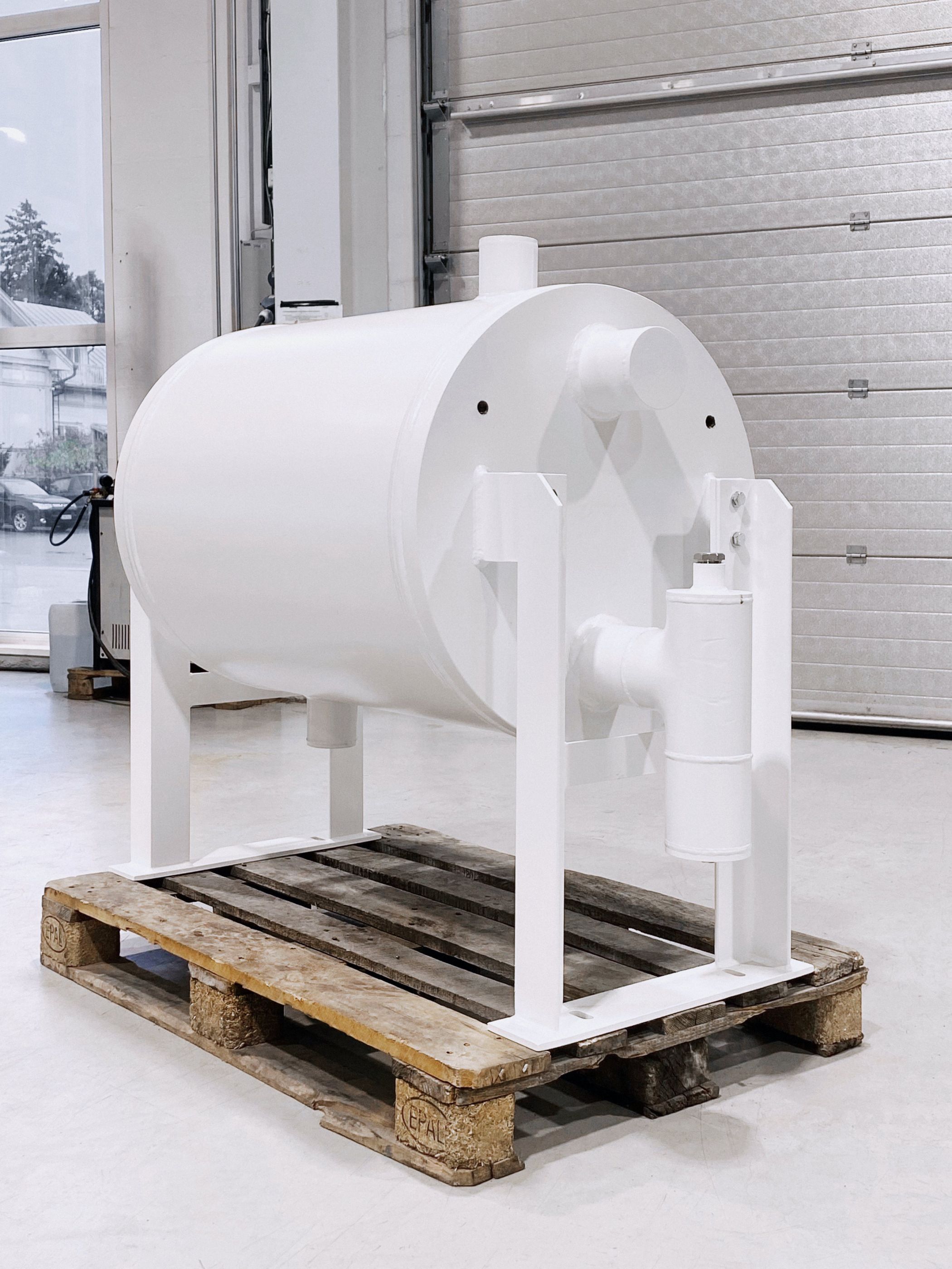

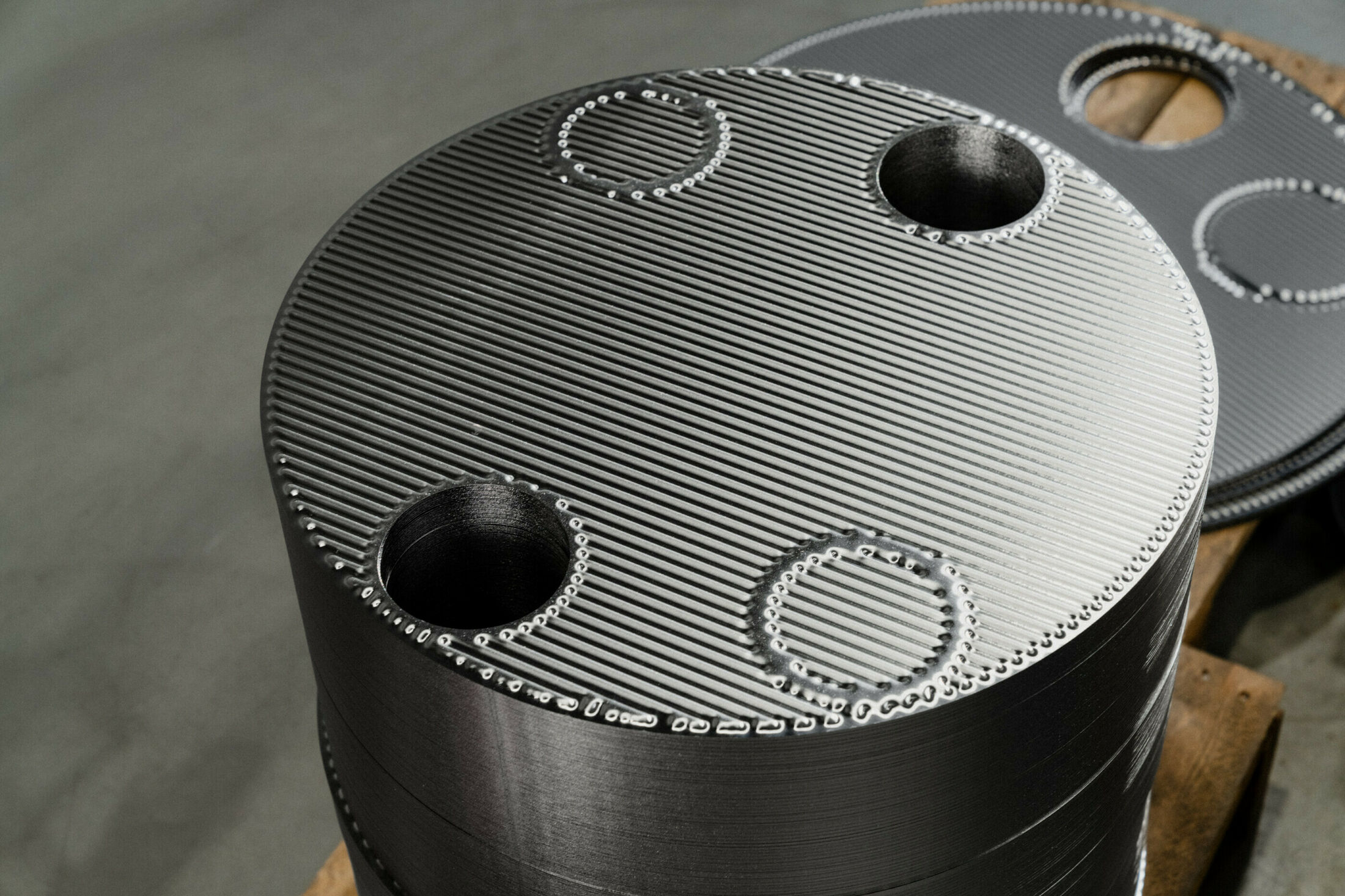

Płyty

Najczęściej spotykany wariant wymiennika to pakiet płyt wykonanych ze stali nierdzewnej, zabudowany w płaszczu ze stali węglowej lub nierdzewnej. Istnieje możliwość wykonania wymiennika z innych materiałów, zależnie od warunków procesu.

Vahterus oferuje szeroką gamę płyt:

Materiały płyt:

• AISI 316L

• AISI 304L

• AISI 904L

• 254 SMO

• Stopy Alloy C22, C276

• Duplex

• Tytan gr. 1, gr. 11

• Nikiel

• Inne — na życzenie

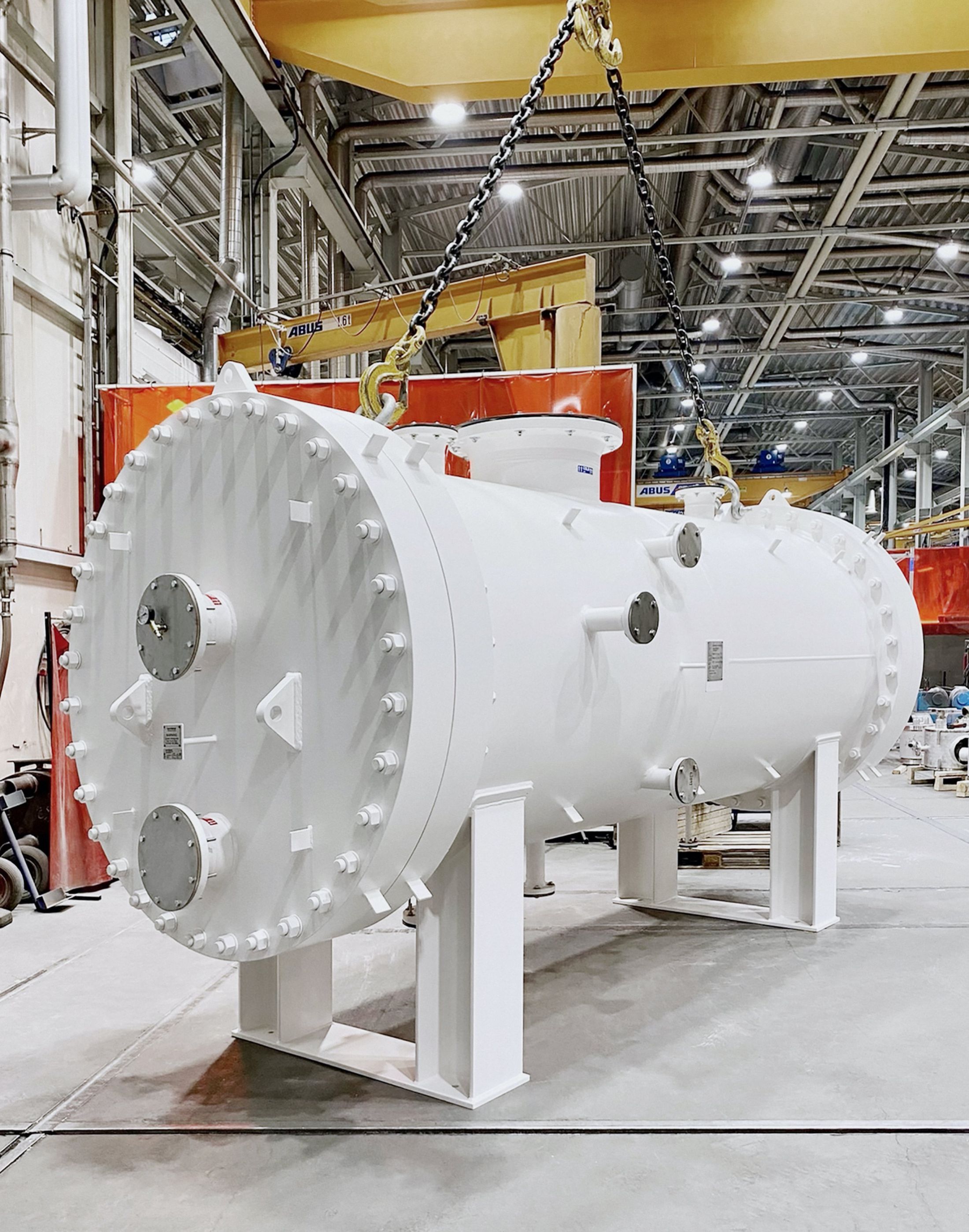

Płaszcz

Płaszcz (zbiornik ciśnieniowy) pełni funkcję ochronną wokół pakietu płyt. Odpowiada również za prowadzenie przepływu po stronie płaszcza przez pakiet płyt i może być dostosowany tak, aby spełniał wymagania wynikające z określonych warunków pracy.

Projekt płaszcza firmy Vahterus jest realizowany zgodnie z wytycznymi odpowiednich norm projektowych — najczęściej PED (PED 2014/68/EU) lub ASME VIII Div. 1.

Wymiary, materiały oraz rodzaje przyłączy płaszcza mogą być indywidualnie dostosowane do wymogów procesu.

Typowe materiały płaszcza:

• Stal węglowa

• AISI 316L

• AISI 904L

• 254 SMO

• Stopy Alloy C22, C276

• Duplex

• Tytan

• Inne — na życzenie
